Gwałtowny wzrost temperatury oleju w napędzie hydrostatycznym forwardera oznacza bezpośrednie zagrożenie dla sprawności całej maszyny leśnej. Napęd jazdy w ciężkim sprzęcie zrębowym pracuje w zamkniętym obiegu hydraulicznym pod ogromnym obciążeniem. Gdy temperatura medium roboczego przekracza wartości dopuszczalne, olej traci lepkość, co powoduje zjawisko kawitacji oraz przyspieszone zużycie tłoczków pompy i hydromotoru. Sprawdź, jak zlokalizować miejsce przewężenia przepływu i przywrócić sprawność obwodu.

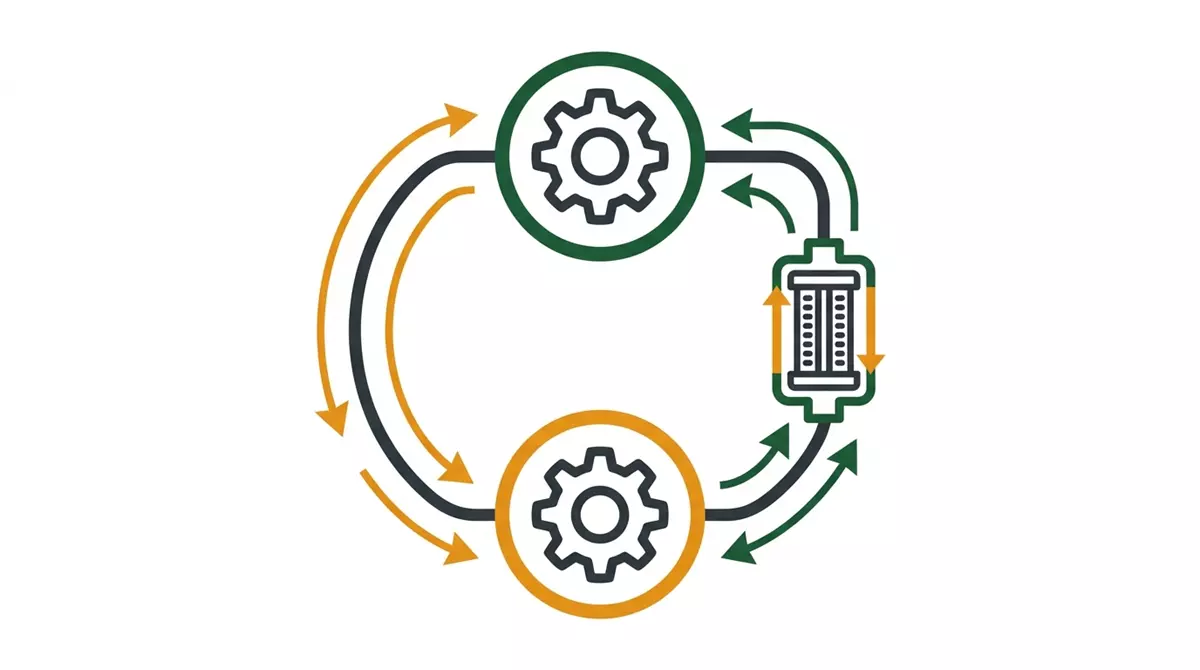

Jak działa zamknięty obwód hydrostatyczny w maszynach leśnych?
Obwód zamknięty napędu jazdy (HST) tłoczy olej bezpośrednio z pompy wielotłoczkowej o zmiennej wydajności do silnika hydraulicznego bez swobodnego powrotu cieczy do głównego zbiornika przy każdym cyklu. Olej krąży w pętli między stroną tłoczną a ssącą. Aby chłodzić i filtrować ciecz pracującą w pętli, stosuje się dodatkowy obwód doładowania (ang. charge pump / feed pump) oraz zawór wymiany oleju (ang. flushing valve).
Poniższa tabela przedstawia optymalne i krytyczne parametry pracy pętli hydrostatycznej w maszynach leśnych typu forwarder oraz harvester:
| Parametr roboczy | Wartość nominalna / Optymalna | Wartość krytyczna / Błąd |
|---|---|---|
| Temperatura oleju (HV46 / VG46) | 50°C – 70°C | Powyżej 85°C (spadek lepkości o 60%) |
| Ciśnienie doładowania (Charge Pressure) | 18 bar – 28 bar | Poniżej 14 bar (ryzyko kawitacji pompy) |
| Główne ciśnienie robocze (High Pressure) | 380 bar – 450 bar | Powyżej 480 bar (Ciągłe otwieranie szoku) |
| Ciśnienie w obudowie (Case Drain) | 1.5 bar – 2.5 bar | Powyżej 4.0 bar (Wypchnięcie uszczelniacza wału) |
4 główne przyczyny narastania temperatury w pętli hydrostatycznej
Narastanie temperatury w układzie hydrostatycznym to zawsze objaw tzw. strat objętościowych – ciecz pod wysokim ciśnieniem przeciska się przez mikroszczeliny, zamieniając energię mechaniczną bezpośrednio w ciepło. Najczęstsze źródła problemu to:
- Spadek wydajności pompy doładowującej – wyeksploatowana pompa zębata doładowania nie podaje odpowiedniej ilości świeżego, schłodzonego oleju do głównej pętli. W efekcie w obwodzie krąży ta sama, przegrzana porcja cieczy.
- Zablokowany zawór wymiany oleju (flushing valve) – zadaniem tego zaworu jest odprowadzanie części gorącego oleju z niskociśnieniowej strony pętli do chłodnicy. Jeśli suwak zaworu zablokuje się w pozycji neutralnej, wymiana cieczy w pętli ustaje.
- Zużycie płyty rozdzielczej i bloku tłoczkowego – wyżłobienia na powierzchni styku bloku cyfrowego i płyty sterującej w pompach i silnikach obrotowych generują ogromne przecieki wewnętrzne z kanału wysokiego ciśnienia do obudowy.
- Zanieczyszczenie rdzenia chłodnicy hydraulicznej – pył drzewny, trociny oraz igliwie zalegające na pancerzu chłodnicy drastycznie zmniejszają wymianę ciepła, co uniemożliwia schłodzenie oleju spływającego z linii przelewowych.

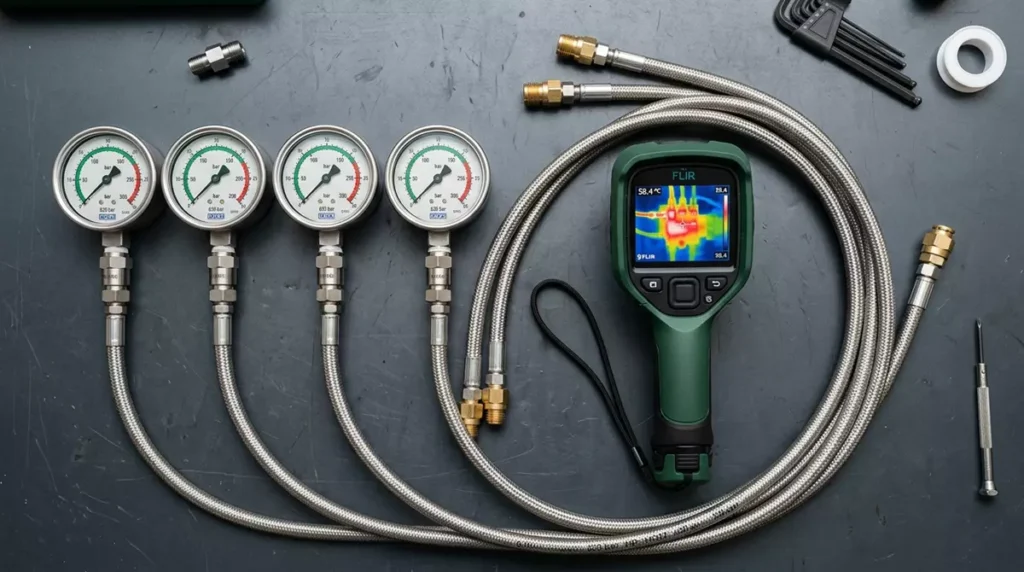

Diagnostyka hydrauliczna w terenie: pomiary ciśnień i termowizja
Diagnostykę maszyny leśnej unieruchomionej w zrębie należy przeprowadzić metodą elimacji, wykorzystując manometry wysokociśnieniowe oraz kamerę termowizyjną.
- Kontrola temperatury kamerą termowizyjną: Uruchom maszynę i obciąż napęd jazdy. Skieruj kamerę na obwód. Jeśli hydromotor osiąga temperaturę 90°C, podczas gdy linia zasilająca ma tylko 60°C, źródłem generowania ciepła są przecieki wewnętrzne na płycie sterującej silnika jazdy.
- Pomiar ciśnienia doładowania pod obciążeniem: Wepnij manometr (zakres 0-60 bar) w port pomiarowy G (charge pressure). Ciśnienie doładowania nie może spaść poniżej 16 bar w momencie, gdy ruch maszyny zostaje zablokowany przez przeszkodę terenową.
- Pomiar przecieków z obudowy (Case Drain Test): Odłącz przewód spływowy z obudowy pompy głównej i zmierz ilość oleju wypływającego w czasie 60 sekund przy pełnym ciśnieniu roboczym. Przekroczenie wartości granicznych określonych przez producenta (np. Rexroth, Danfoss) kwalifikuje podzespół do demontażu. Trudne warunki terenowe sprawiają, że nasz mobilny serwis maszyn leśnych wykonuje pełen zestaw testów przelewowych bezpośrednio na pożarzysku lub zrębie. W przypadku wykazania zużycia bieżni tłoczków, kompleksowy serwis układów hydraulicznych realizuje regenerację szlifowanych płyt rozdzielczych i wymianę wkładów obrotowych na hali warsztatowej.
Najczęściej zadawane pytania (FAQ)
Jaka jest maksymalna bezpieczna temperatura oleju hydraulicznego w forwarderze?
Maksymalna ciągła temperatura robocza wynosi 80°C. Krótkotrwały wzrost do 85°C jest dopuszczalny przy skrajnym obciążeniu, jednak dłuższa praca w takich warunkach nieuchronnie niszczy uszczelnienia poliuretanowe i utlenia olej.
Czym grozi praca ze zbyt niskim ciśnieniem doładowania (charge pressure)?
Niskie ciśnienie doładowania prowadzi do natychmiastowej kawitacji pompy głównej. Brak dostatecznego zasilania strony ssącej powoduje powstawanie pęcherzyków gazu w oleju, które implodując pod wysokim ciśnieniem, wyrywają cząstki metalu z bieżni tłoczków.
Czy po zatarciu pompy hydrostatu wystarczy wymienić sam podzespół?
Nie, bezwzględnie należy wykonać płukanie całego obwodu i wymianę chłodnicy. Opiłki ze zniszczonej pompy osiadają w przewodach pętli i hydromotorze – montaż nowej pompy na zanieczyszczonym układzie doprowadzi do jej ponownego zatarcia w ciągu kilku godzin pracy.
