Brak komunikacji z osprzętem rolniczym w standardzie ISOBUS oznacza natychmiastowy przestój zestawu na polu. Gdy terminal w kabinie ciągnika nie wykrywa siewnika, opryskiwacza lub prasy, usterka najczęściej nie leży w samym komputerze maszyny, lecz w warstwie fizycznej sieci komunikacyjnej. Zrozumienie sposobu przesyłu danych ISO 11783 oraz diagnostyka linii zasilających pozwala sprawnie usunąć awarię bez wymiany drogich sterowników ECU.
Jak działa magistrala ISOBUS (ISO 11783) i architektura połączenia?
Standard ISOBUS opiera się na cyfrowej magistrali danych CAN Bus przesyłającej ramki sygnałowe z prędkością 250 kbit/s. Cały system składa się z terminala uniwersalnego (UT), wiązki ciągnikowej (Tractor ECU), tylnego gniazda przyłączeniowego IBBC (Breakaway Connector) oraz sterownika maszyny towarzyszącej (Job Computer).
Prawidłowe funkcjonowanie sieci wymaga osobnego zasilania dla logiki komputerów oraz dla silnych elementów wykonawczych (zaworów hydraulicznych, elektromagnesów, silników). Poniższa tabela przedstawia standardowy układ pinów w 9-biegunowym gniazdku ISOBUS na tyłkiem ciągnika:
| Numer pinu | Funkcja obwodu | Wartość znamionowa / Obciążenie |
|---|---|---|
| Pin 1 | Masa zasilania wykonawczego (PWR Ground) | Przewód min. 6-10 mm² (do 60A) |
| Pin 2 | Masa zasilania sterownika (ECU Ground) | Obwód logiki sterownika |
| Pin 3 | Zasilanie prądowe siłowników i zaworów (PWR) | 12V z bezpiecznika 50A / 60A |
| Pin 4 | Zasilanie logiki sterownika maszyny (ECU PWR) | 12V po kluczyku z bezpiecznika 15A |
| Pin 5 | Sygnał włączenia (Enable / Stacyjka) | Sygnał wyzwalający obudzenie modułu |
| Pin 6 / 7 | Pętla terminująca TBC (In-cab bus) | Linia kontroli ciągłości terminatorów |
| Pin 8 / 9 | Linie komunikacyjne CAN High / CAN Low | Sygnał Różnicowy (CAN_H: 2.5V-3.5V, CAN_L: 1.5V-2.5V) |
4 najczęstsze przyczyny błędów transmisji i utraty połączenia
Awarie w komunikacji ciągnik-maszyna wynikają najczęściej z fizycznych uszkodzeń przewodów oraz degradacji styków prądowych. Przyczyną zgłoszenia błędu komunikacji w 80% przypadków są usterki osprzętowe:
- Uszkodzenie rezystorów terminujących (TBC) – na obu końcach magistrali CAN muszą znajdować się oporniki terminujące o wartości 120 Omów każdy. Odłączenie lub przepalenie jednego z nich powoduje odbicia fal sygnałowych i błędy CRC.
- Korozja i śniedzenie gniazda IBBC – wilgoć i kurz dostające się do gniazda na tylnym guzie ciągnika powodują spadek napięcia na pinach zasilających 3 i 4. Sterownik maszyny wyłącza się przy spadku napięcia poniżej 10.5V.
- Zakłócenia elektromagnetyczne (EMI) – uszkodzenie ekranowania przewodów CAN lub prowadzenie wiązki ISOBUS w bezpośrednim sąsiedztwie zużytego alternatora generuje szumy uniemożliwiające odczyt ramek danych.
- Przetarcie wiązki w punkcie załamania maszyny – wielokrotne skręcanie zestawu rolniczego doprowadza do mikropęknięć żył sygnałowych wewnątrz elastycznego przewodu łączącego.
Procedura diagnostyczna krok po kroku: jak zlokalizować usterkę?
Diagnostykę sieci ISOBUS należy rozpocząć od procedury elektrycznej przy użyciu cyfrowego multimetru, a następnie wykonać analizę ramek danych.

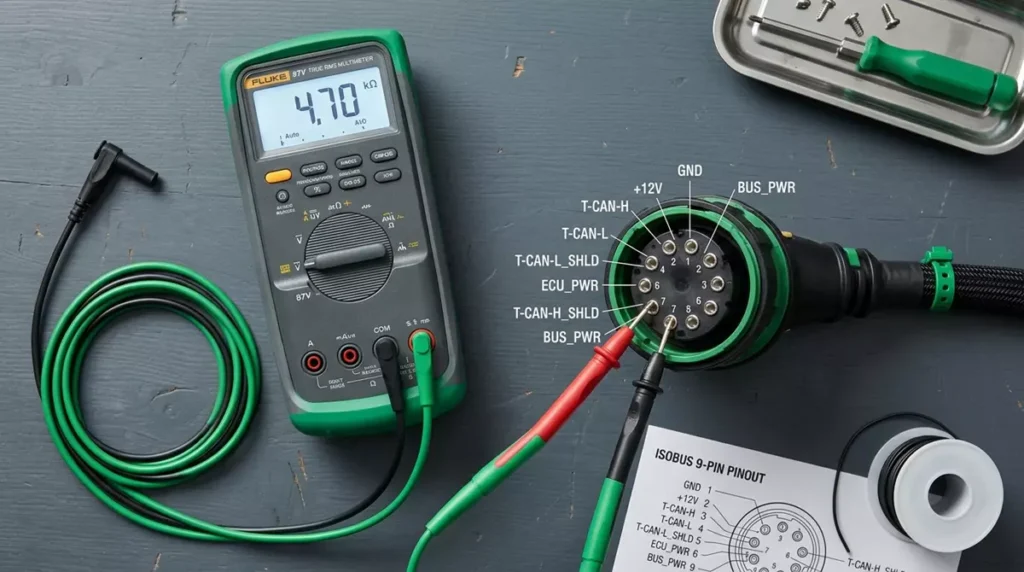

- Pomiar rezystancji magistrali bez zasilania: Wyłącz zapłon i zmierz rezystancję między pinami CAN_H (Pin 8) i CAN_L (Pin 9) w gnieździe ciągnika. Prawidłowa rezystancja wynosi dokładnie 60 Omów (dwa terminatory 120 Om połączone równolegle). Wynik 120 Omów oznacza brak jednego terminatora, natomiast wynik około 0 Omów wskazuje na zwarcie między przewodami sygnałowymi.
- Kontrola napięcia zasilania pod obciążeniem: Przy włączonym zapłonie pomierz napięcie na pinach 3 i 4 względem masy. Brak napięcia oznacza przepalony bezpiecznik w skrzynce głównej ciągnika. Jeśli usterka ma charakter nieregularny, nasz profesjonalny serwis ciągników rolniczych przeprowadza testy obciążeniowe wiązki prądowej za pomocą sztucznego obciążenia rezystancyjnego.
- Odczyt błędów z wykorzystaniem oprogramowania: Jeśli parametry elektryczne są prawidłowe, a terminal nadal wyświetla brak połączenia z maszyny, niezbędne jest podłączenie interfejsu diagnostycznego do portu skanera. Wbudowana w urządzenia mobilne diagnostyka komputerowa maszyn rolniczych pozwala sprawdzić stan ramek wysyłanych przez sterownik fabryczny maszyny i zlokalizować uszkodzony moduł ECU.
Najczęściej zadawane pytania (FAQ)
Jaka powinna być prawidłowa rezystancja sprawnie działającej magistrali ISOBUS?
Prawidłowa rezystancja wynosi od 57 do 63 Omów. Jest to wynik równoległego połączenia dwóch terminatorów magistrali CAN o wartości nominalnej 120 Omów każdy (jeden po stronie ciągnika, drugi na końcu maszyny).
Czy maszyna ISOBUS zadziała z ciągnikiem bez fabrycznej instalacji?
Tak, maszyna zadziała po zamontowaniu niezależnej wiązki retro-fit. Wymaga to doprowadzenia zasilania bezpośrednio z akumulatora ciągnika przez dedykowany zestaw przewodów z bezpiecznikiem 60A i montażu gniazda IBBC na tylnym guzie.
Co zrobić, gdy komputery rozłączają się tylko podczas pracy z hydraulicznym napędem?
Należy sprawdzić spadek napięcia na pinie 3 podczas pracy cewek elektrozaworów. Wyzwalanie cewek hydraulicznych pobiera wysoki prąd – jeśli wiązka ma zasniedziałą masę (Pin 1), napięcie drastycznie spada, powodując zresetowanie sterownika maszyny.
