Operator zgłasza usterkę, która brzmi jak żart: „czasem świeci, czasem nie”. Serwisant przyjeżdża, podłącza się do maszyny, wszystko działa poprawnie. Wraca do bazy z niczym, a tydzień później ta sama maszyna staje w polu, bo to, co „czasem świeciło”, w końcu przestało działać całkowicie. Ten scenariusz jest w elektryce maszyn budowlanych i rolniczych regułą, nie wyjątkiem — a wynika z jednej właściwości usterek elektrycznych, o której warto wiedzieć, zanim zadzwonisz po serwis.
W skrócie
- Usterka elektryczna, która wygasa samoistnie, prawie nigdy nie jest usterką sterownika — jest usterką obwodu: korozji masy, przetartej wiązki albo wilgoci w złączu.
- Diagnoza wymaga odtworzenia warunków, w których błąd się pojawia (pozycja wysięgnika, temperatura, wilgotność), nie tylko odczytu kodu na biegu jałowym w warsztacie.
- Rekomendacja: jeśli błąd jest powtarzalny i zależny od ruchu maszyny — szukaj w obwodzie. Jeśli identyczny po każdym restarcie, niezależnie od warunków — sprawdzaj moduł.
- Koszt błędnej diagnozy to zwykle cena niepotrzebnie wymienionego sterownika plus drugi przestój, gdy usterka wraca po naprawie, która jej nie dotyczyła.
Dlaczego usterka elektryczna „ustępuje” zamiast się utrzymywać
Instalacja elektryczna w koparce, ciągniku czy wozidle przegubowym różni się od instalacji samochodowej jednym: pracuje w środowisku, które stale ją niszczy. Wibracje od silnika i pracy osprzętu, wilgoć z mycia i deszczu, kurz wnikający w złącza, temperatura skacząca między zimowym rozruchem i rozgrzanym silnikiem po godzinie pracy — każdy z tych czynników osłabia połączenie, ale rzadko przerywa je od razu i na trwałe.
Efektem jest usterka przerywana: obwód działa poprawnie, dopóki wibracje, kąt wysięgnika albo wilgotność nie przesunie go akurat na granicę, przy której sygnał się gubi. Sterownik zgłasza błąd, kierowca restartuje maszynę, obwód wraca do stanu granicznego „jeszcze działa” i błąd znika — do następnego razu. Z perspektywy operatora to wygląda jak usterka elektroniki. Z perspektywy fizyki to zwykle usterka mechaniczna obwodu, która manifestuje się elektrycznie.
Trzy miejsca, w których obwód pada najczęściej
Zanim padnie decyzja o wymianie modułu, warto sprawdzić trzy miejsca odpowiadające w praktyce serwisowej za większość usterek przerywanych w maszynach ciężkich.
Punkty masowe. Przewód masy skręcony z ramą koroduje z czasem, zwłaszcza w maszynach pracujących w wilgoci i błocie. Korozja zwiększa rezystancję obwodu, co sterownik interpretuje jako nieprawidłowy sygnał z czujnika — mimo że sam czujnik jest sprawny. To najczęstsza pojedyncza przyczyna usterek „widmowych” w maszynach starszych niż pięć lat.
Wiązki w miejscach przegięcia. Na wysięgniku koparki, przy przegubach ciągnika i wszędzie, gdzie kabel przechodzi przez element ruchomy, izolacja pęka po tysiącach cykli zginania. Przetarcie do żyły daje zwarcie przerywane, widoczne dopiero pod określonym kątem elementu — czyli dokładnie wtedy, gdy operator zgłasza problem, i wcale niewidoczne, gdy element stoi w pozycji neutralnej podczas oględzin.

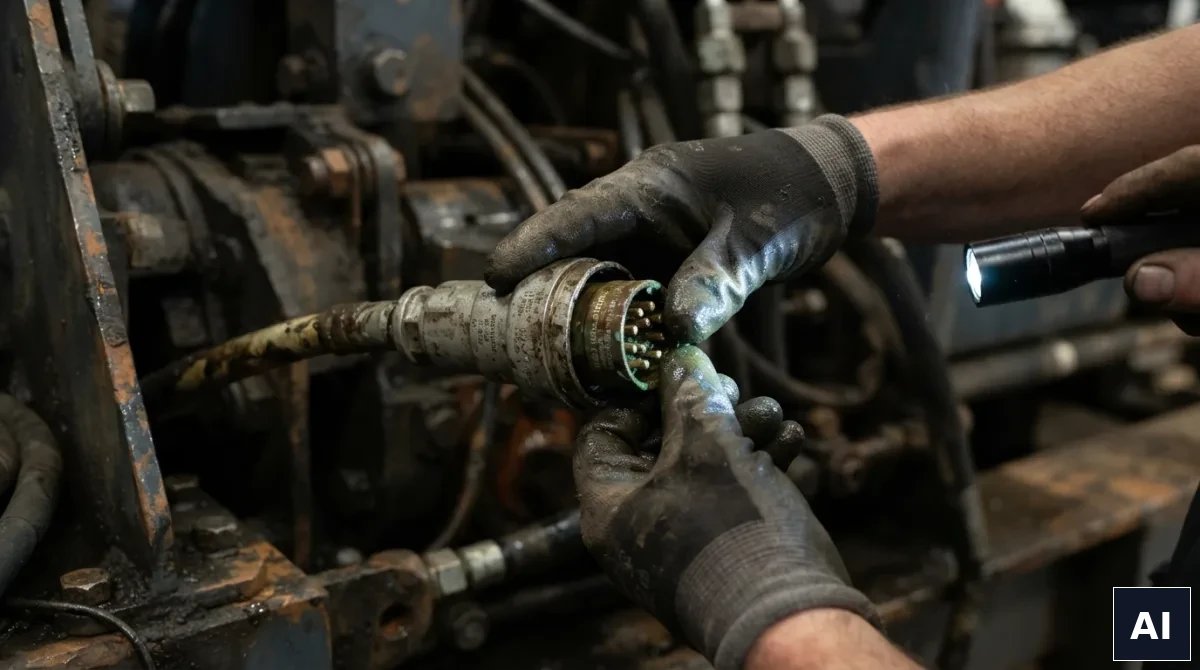

Złącza wielopinowe. Wilgoć wewnątrz styku daje ten sam obraz co uszkodzony czujnik — spadek sygnału, błędny odczyt, czasem całkowitą utratę komunikacji. Różni je tylko koszt naprawy: osuszenie i zabezpieczenie złącza to godzina pracy, wymiana modułu, na który wskazuje wyświetlacz, to zwykle kilka tysięcy złotych i tydzień oczekiwania na część.
Jak odtworzyć usterkę, zamiast czekać, aż sama się pojawi
Kluczowa różnica między diagnozą skuteczną a bezowocną leży w tym, czy serwisant próbuje odtworzyć warunki wystąpienia błędu, czy tylko sprawdza maszynę w spoczynku. Jeśli błąd pojawia się przy określonym wysunięciu wysięgnika, trzeba go wysunąć do tej pozycji i przytrzymać, obserwując sygnał na mierniku. Jeśli pojawia się po rozgrzaniu silnika, pomiar na zimnym niczego nie wykryje.

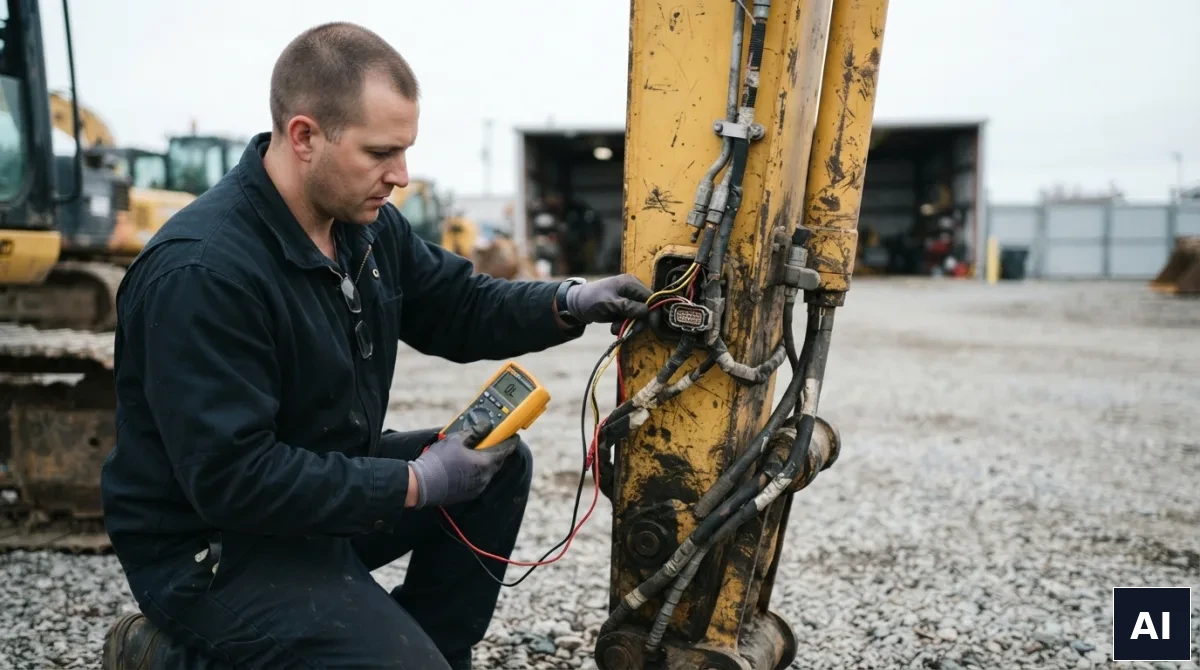

Praktyczna metoda to tak zwany test wiggle — delikatne poruszanie wiązką i złączami podczas obserwacji sygnału na oscyloskopie lub multimetrze, w miejscach, gdzie przewód przechodzi przez przegięcie albo wilgotne otoczenie. Przerwanie sygnału w momencie poruszenia konkretnego odcinka wskazuje punkt uszkodzenia dokładniej niż jakikolwiek kod błędu z wyświetlacza.
Jeśli błąd jest identyczny po każdym restarcie — to inny scenariusz
Rekomendacja się odwraca, gdy błąd nie zależy od warunków pracy. Jeśli usterka jest identyczna na zimnym silniku i pod pełnym obciążeniem, przy każdej pozycji wysięgnika i niezależnie od pogody, a pomiar napięcia na wejściu modułu jest prawidłowy — to sygnał, że sam sterownik przestał poprawnie przetwarzać sygnał, nie obwód wokół niego.
Wyjątkiem od reguły „najpierw sprawdź obwód” jest maszyna po widocznym zalaniu albo mechanicznym uszkodzeniu kostki sterownika — tam oględziny obwodu warto pominąć i przejść prosto do testu modułu, bo przyczyna jest oczywista z samych okoliczności.
Tabela: jak odczytać charakter usterki
| Objaw | Prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Błąd zależny od pozycji wysięgnika lub przegubu | Przetarta wiązka w miejscu zginania | Test wiggle na odcinku przy przegięciu |
| Błąd nasila się po deszczu lub myciu | Wilgoć w złączu wielopinowym | Rozłączenie i osuszenie złącza, pomiar rezystancji |
| Błąd „widmowy”, różne czujniki naraz | Skorodowany punkt masowy | Pomiar spadku napięcia na masie pod obciążeniem |
| Błąd identyczny po każdym restarcie | Uszkodzony sterownik lub czujnik | Pomiar sygnału na wejściu modułu |
| Błąd po zalaniu lub uderzeniu | Mechaniczne uszkodzenie modułu | Oględziny kostki sterownika, test bez obwodu |
Koszt błędnej diagnozy w liczbach
Wymiana sterownika, który nie był przyczyną usterki, kosztuje dwa razy. Pierwszy raz — cenę części, zwykle od kilku do kilkunastu tysięcy złotych w zależności od modułu, oraz czas oczekiwania na dostawę, często od kilku dni do dwóch tygodni. Drugi raz — bo usterka wraca po ponownym uruchomieniu, maszyna staje po raz drugi, a diagnozę trzeba zaczynać od nowa, tym razem z już wydanym budżetem i presją czasu.
W praktyce serwisowej ten scenariusz powtarza się regularnie w maszynach starszych niż dziesięć lat, gdzie liczba cykli zginania wiązki jest wysoka, a wcześniejsze naprawy elektryki bywały robione „na szybko”, bez zabezpieczenia złączy przed wilgocią.
Co przygotować przy pierwszym zgłoszeniu usterki
Zapisz trzy rzeczy, zanim zadzwonisz do serwisu: dokładny kod błędu z wyświetlacza, warunki, w jakich się pojawia (pozycja osprzętu, temperatura, czy po deszczu), oraz to, czy błąd ustępuje po wyłączeniu i ponownym uruchomieniu maszyny. Te trzy informacje pozwalają serwisantowi zabrać w teren właściwe narzędzia pomiarowe, zamiast jechać z zapasowym modułem, który może się nie przydać.
Pytania, które padają najczęściej
Czy da się zdiagnozować usterkę przerywaną bez podłączenia komputera?
Częściowo tak — test wiggle z multimetrem albo lampą kontrolną wykrywa wiele przetarć i korozji bez podłączania oprogramowania diagnostycznego. Podłączenie komputera jest jednak niezbędne, gdy błąd dotyczy komunikacji między sterownikami po magistrali CAN, bo tam sam pomiar napięcia niczego nie powie o treści przesyłanych danych.
Ile trwa taka diagnoza w terenie?
Przy usterce z jasno określonymi warunkami wystąpienia — na przykład zależnej od pozycji wysięgnika — diagnoza zajmuje od godziny do dwóch. Przy usterce naprawdę przypadkowej, bez powtarzalnego wzorca, bywa dłużej, bo trzeba czekać na jej ponowne wystąpienie w obecności serwisanta.
Czy warto samodzielnie zabezpieczać złącza smarem dielektrycznym?
Tak, to jedna z niewielu czynności profilaktycznych, którą operator może wykonać sam bez ryzyka. Smar dielektryczny naniesiony na złącza narażone na wilgoć wydłuża ich żywotność i zmniejsza liczbę usterek przerywanych — nie zastąpi jednak diagnozy, jeśli usterka już wystąpiła.
