Awaria automatycznego układu centralnego smarowania w wozidłach przegubowych (m.in. Volvo A30/A40, Bell B30/B45) doprowadza do błyskawicznego zatarcia połączeń przegubowych ramy oraz sworzni zwrotnic. Wozidła pracujące w kopalniach odkrywkowych i na trudnych terenach budowlanych poddawane są ogromnym obciążeniom skrętnym. Gdy chociaż jeden punkt smarny zostanie pozbawiony świeżej poduszki smarnej, tarcie metalu o metal niszczy tuleje obrotowe w ciągu zaledwie kilku zmian roboczych.
Jak działa układ smarowania progresywnego w ciężkich wozidłach?

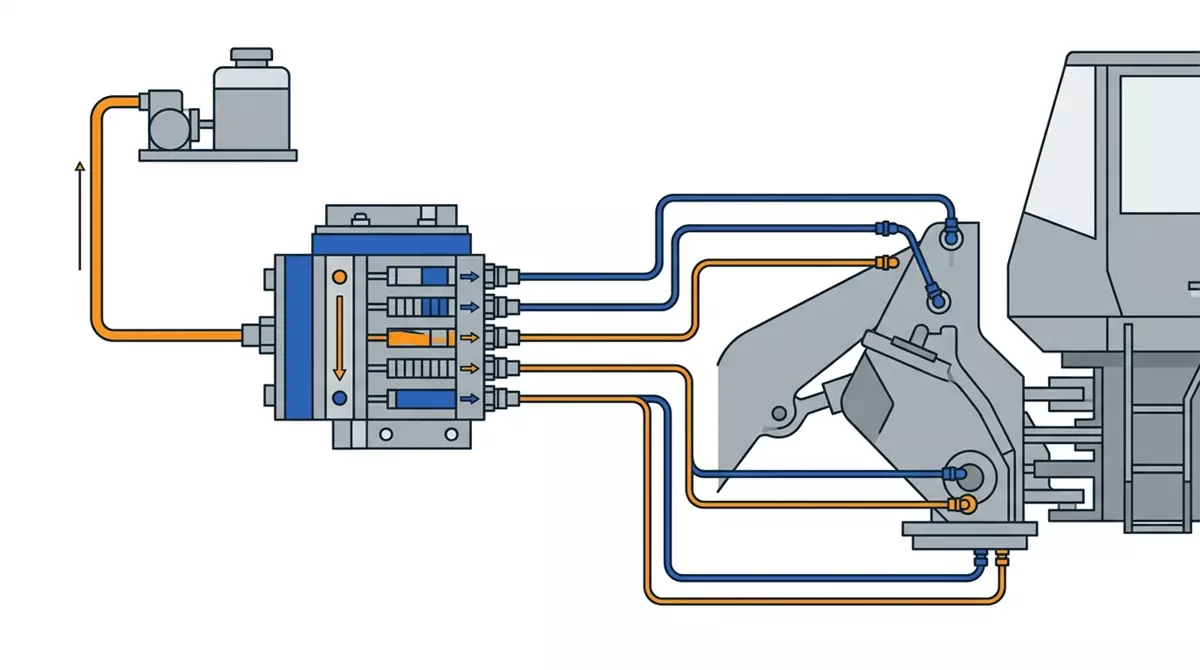

Układ centralnego smarowania tłoczy automatycznie plastyczny smar ze zbiornika głównego pod ciśnieniem od 150 do 280 bar. Sercem instalacji jest pompa elektryczna lub hydrauliczna połączona z rozdzielaczem głównym oraz rozdzielaczami sekcyjnymi (rozdzielaczami progresywnymi). Ruch tłoczków w rozdzielaczu progresywnym odbywa się w ściśle określonej kolejności – zablokowanie jednego wylotu zatrzymuje pracę całego bloku smarnego.
Poniższa tabela przedstawia kluczowe parametry techniczne i nastawy robocze układów smarowania w wozidłach przegubowych:
| Parametr układu smarnego | Wartość nominalna / Wymaganie | Skutek odchylenia / Błąd |
|---|---|---|
| Ciśnienie otwarcia zaworu przelewowego | 250 bar – 350 bar | Wyrzut smaru przez zawór (zablokowana linia) |
| Klasa konsystencji smaru (Lato) | NLGI 2 (z dodatkiem MoS2 / grafitu) | Zacieranie się sworzni przy wysokim obciążeniu |
| Klasa konsystencji smaru (Zima) | NLGI 0 lub NLGI 1 / EP00 | Krystalizacja i brak możliwości zaciągnięcia smaru |
| Cykl pracy (Czas pauzy / pracy) | Pauza: 60 min / Praca: 4-6 min | Wybicie tulei (za długa pauza) lub zanieczyszczenie tarcz |
4 najczęstsze przyczyny zablokowania i braku smarowania zwrotnicy
Mimo że instalacja smarna posiada automatyczny sterownik z sygnalizacją błędów, wiele awarii przebiega bez ostrzeżenia na desce rozdzielczej. Najczęstsze przyczyny usterek to:
- Zastosowanie smaru o nieodpowiedniej klasie lepkości – wsypanie do zbiornika smaru uniwersalnego bez dodatków EP (Extreme Pressure) lub użycie zbyt gęstego smaru klasy NLGI 2 w temperaturach minusowych powoduje zablokowanie tłoczków rozdzielacza.
- Przetarcie lub zerwanie elastycznego przewodu wysokociśnieniowego – elastyczne węże poliamidowe dochodzące do kołyski ramy i zwrotnic są narażone na uszkodzenia mechaniczne przez kamienie. Zerwany wąż powoduje swobodny wyciek smaru na ziemię, podczas gdy punkty docelowe pozostają suche.
- Zapieczony / zanieczyszczony punkt smarny na sworzniu – piasek i brud wnikające do wnętrza gniazda tworzą twardą zaślepkę w kanale smarowym. Ciśnienie z pompy narasta do wartości maksymalnej, otwierając zawór bezpieczeństwa.
- Zapowietrzenie zbiornika pompy po uzupełnieniu smaru – wlot pęcherza powietrza do zespołu pompowego skutkuje utratą możliwości budowania ciśnienia tłoczenia (pompa pracuje, ale nie podaje smaru).
Procedura diagnostyczna: jak zlokalizować zablokowaną linię?
Diagnostyka usterki centralnego smarowania w warunkach poligonowych wymaga przeprowadzenia próby ręcznego wymuszenia smarowania (tzw. testu interwału):
- Weryfikacja wskaźnika wizualnego (szpilki kontrolnej): Większość profesjonalnych rozdzielaczy progresywnych wyposażona jest w metalową szpilkę połączoną z tłoczkiem. Brak cyklicznego wysuwania i chowania się szpilki świadczy o całkowitym zablokowaniu bloku.
- Lokalizacja zablokowanego przewodu: Jeśli pompa podaje smar na zawór przelewowy, odłączaj pojedynczo przewody wylotowe z rozdzielacza głównego. Odłączenie linii, po którym pompa zacznie swobodnie tłoczyć smar, wskazuje zablokowany obwód wykonawczy.

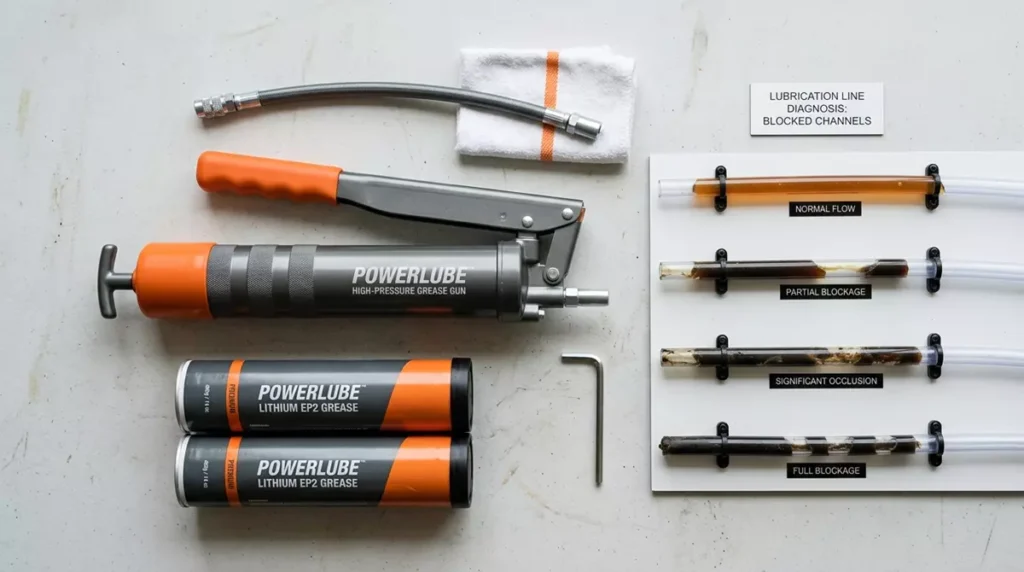

- Wypłukiwanie i udrażnianie węzła: Do zablokowanego punktu należy podłączyć ręczną towotnicę wysokociśnieniową z manometrem. Jeśli ręczne tłoczenie przekracza 300 bar, konieczny jest demontaż sworznia i czyszczenie kanału.
Ignorowanie zablokowanego punktu smarnego szybko doprowadza do owalizacji gniazd ramy i wybicia łożysk przegubu wahliwego. Gdy dochodzi do luzy na obudowie przegubu, nasz wyspecjalizowany serwis wozideł przegubowych wykonuje mobilne roztaczanie i tulejowanie gniazd bezpośrednio na budowie. Jeśli zauważysz brak dawkowania smaru na kołysce ramy, natychmiast wyślij zgłoszenie serwisowe, aby uniknąć przestoju maszyny i kosztownej wymiany całego zespołu zwrotnicy.
Najczęściej zadawane pytania (FAQ)
Czy można mieszać ze sobą smary różnych producentów w zbiorniku pompy?
Nie należy mieszać smarów o różnych zagęszczaczach (np. litowych z kompleksowymi sulfonowymi). Reakcja chemiczna między niekompatybilnymi bazy smarnymi prowadzi do wydzielenia oleju bazowego i stwardnienia masy, co trwale zatyka rozdzielacze progresywne.
Co oznacza wyciek smaru z zaworu bezpieczeństwa przy pompie?
Wyciek z zaworu bezpieczeństwa oznacza, że ciśnienie w układzie przekroczyło granicę (np. 250 bar). Jest to jednoznaczny sygnał, że przynajmniej jeden rozdzielacz lub punkt smarny na maszynie jest całkowicie zablokowany i nie przyjmuje smaru.
Jak często należy uzupełniać zbiornik centralnego smarowania w wozidle?
Częstotliwość zależy od intensywności pracy, standardowo co 50–100 motogodzin. Stan poziomu smaru w przezroczystym zbiorniku należy kontrolować podczas codziennej obsługi startowej maszyny (Check-listy).
