Zapowietrzanie się układu paliwowego w maszynach budowlanych: przyczyny nieszczelności po stronie ssącej

Wróć do listy

Zapowietrzanie się układu paliwowego po stronie niskiego ciśnienia to jedna z najczęstszych przyczyn problemów z rozruchem oraz nagłego gaśnięcia silników Diesla w koparkach, ładowarkach i spycharkach. Silnik pracujący w układzie Common Rail potrzebuje stałego, pozbawionego pęcherzy powietrza strumienia paliwa. Gdy sekcja ssąca zasysa „lewe powietrze”, pompa wysokiego ciśnienia traci zdolność generowania odpowiedniego ciśnienia na szynie (tzw. błąd P0087), co prowadzi do przejścia maszyny w tryb awaryjny lub jej całkowitego unieruchomienia.

Jak działa obwód ssący w silniku Diesla i dlaczego powstaje podciśnienie?

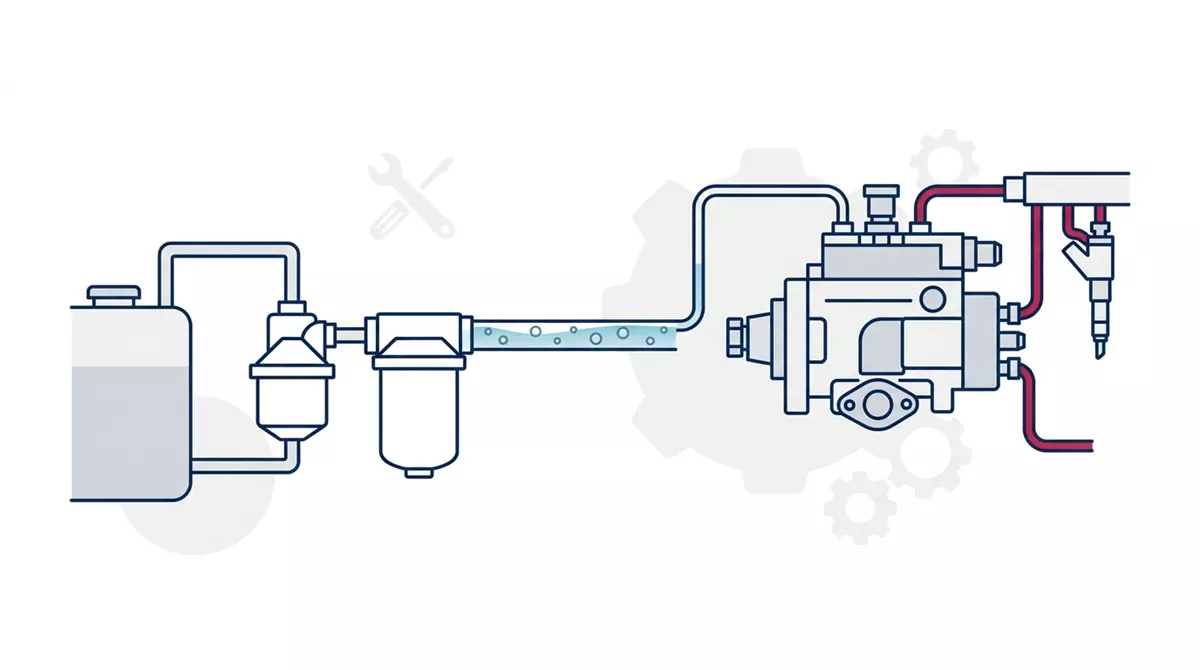

W sekcji niskiego ciśnienia paliwo jest zasysane ze zbiornika przez pompę wstępną (zębatą lub łopatkową) i tłoczone przez filtry do pompy wysokiego ciśnienia. W odcinku od smoka w zbiorniku do wlotu pompy zasilającej panuje podciśnienie (próżnia). Oznacza to, że każda, nawet mikroskopijna nieszczelność na połączeniach nie wywoła widocznego wycieku oleju napędowego na zewnątrz, lecz będzie zasysać powietrze do wnętrza przewodów.

Poniższa tabela przedstawia nominalne wartości ciśnień oraz parametry pracy obwodu zasilania paliwem w silnikach maszyn budowlanych (np. CAT, Komatsu, Volvo, JCB):

Etap obwodu paliwowegoTypowy zakres ciśnienia / PodciśnieniaSygnał usterki / Objaw zapowietrzenia
Przewód ssący (Zbiornik -> Pompa zasilająca)Podciśnienie: -0.15 bar do -0.35 barPęcherze powietrza w przewodzie przezroczystym
Obwód zasilania (Za pompka wstępną)Nadciśnienie: 2.5 bar do 6.0 barGwałtowne skoki ciśnienia na listwie CR
Szyna wysokiego ciśnienia (Common Rail)Ciśnienie robocze: 300 bar (rozruch) do 2000 barNiemożność osiągnięcia ciśnienia startowego (min. 250 bar)
Przewód przelewowy wtryskiwaczy (Powrót)Niskie podciśnienie / nadciśnienie (0.5 – 1.2 bar)Nierówna praca na biegu jałowym (falowanie obrotów)

4 najczęstsze miejsca zasysania lewego powietrza

Zlokalizowanie nieszczelności w strefie podciśnienia wymaga skrupulatnej weryfikacji każdego elementu łączącego. Najbardziej podatne na uszkodzenia są:

  • Uszczelnienia obudowy korpusu filtra paliwa – podkładki gumowe (O-ringi) pod wkładem filtra filtracyjnego oraz czujnikiem obecności wody ulegają stwardnieniu pod wpływem temperatury i wibracji silnika.
  • Ręczna pompka zalewowa (tzw. gruszka lub przycisk) – pęknięcia parcianej membrany w pompce ręcznej zamontowanej na głowicy filtra to klasyczne miejsce niedostrzegalnego napływu powietrza.
  • Uszkodzenia elastycznych przewodów paliwowych – micro-pęknięcia gumowych węży zasilających powstające w miejscu zaciśnięcia opasek ślimakowych lub na załamaniach ramy maszyny.
  • Smok zbiornika paliwa i podkładki miedziane – korozja rurki ssącej wewnątrz zbiornika (szczególnie przy niskim poziomie paliwa) oraz utlenione podkładki miedziane na śrubach przelewowych (banjo bolts).

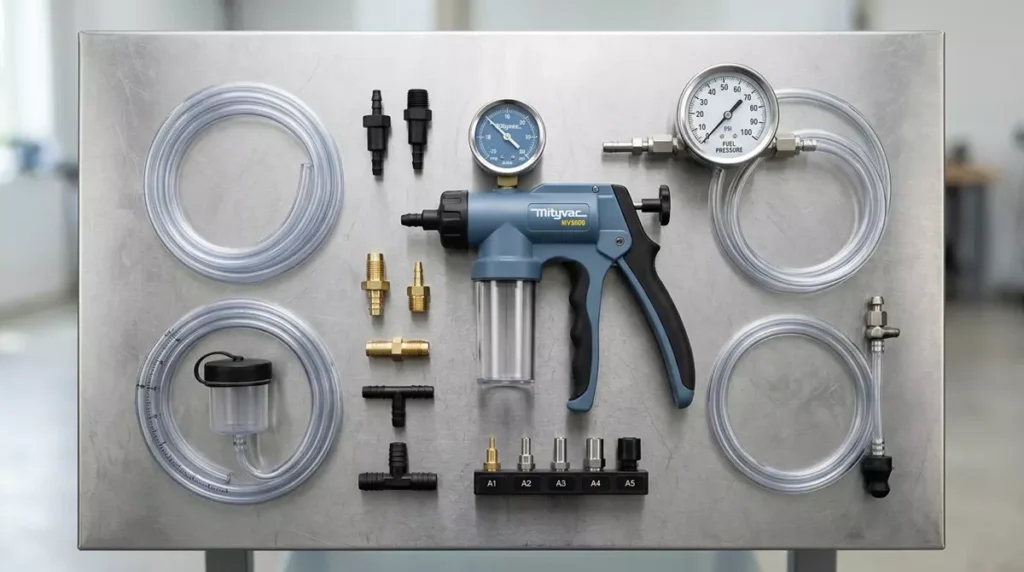

Ręczna pompa podciśnieniowa do kontroli szczelności obwodu niskiego ciśnienia paliwa

Diagnostyka usterki krok po kroku: jak zlokalizować nieszczelność w terenie?

Sprawdzenie układu paliwowego na placu budowy wymaga zastosowania prostej metodyce eliminacyjnej oraz dedykowanego osprzętu próżniowego.

  1. Montaż przezroczystego przewodu diagnostycznego: Wepnij elastyczny, przezroczysty wąż z tworzywa sztucznego bezpośrednio przed wlotem do pompy zasilającej. Uruchom silnik i obserwuj strumień cieczy – ciągły sznur pęcherzyków świadczy o nieszczelności między zbiornikiem a pompą.
  2. Test podciśnienia ręczną pompą próżniową: Odłącz przewód ssący od zbiornika, zaślep jeden koniec, a do drugiego podłącz pompę próżniową z manometrem. Wytwórz podciśnienie -0.5 bar. Jeśli wskazówka manometru opada, obwód jest nieszczelny.
  3. Próba ciśnieniowa z lekkim nadciśnieniem: Aby precyzyjnie znaleźć miejsce nieszczelności bez rozbierania obudów, do odłączonego przewodu ssącego podaj bezpieczne nadciśnienie (maksymalnie 0.5 – 0.8 bar) z kompresora. Miejsca nieszczelności ujawnią się w postaci wycieku oleju napędowego lub piany po spryskaniu przewodów wodą z mydłem.

Praca silnika z zapowietrzonym układem zasilania drastycznie obniża smarowanie elementów precyzyjnych. Jeśli pompa zaczyna opiłkować, nasz wyjazdowy mobilny serwis maszyn budowlanych przeprowadza próbę przelewową wtryskiwaczy oraz test szczelności strefy próżniowej bezpośrednio na miejscu awarii. W przypadku stwierdzenia uszkodzenia sekcji wysokiego ciśnienia lub zatarcia układu, stacjonarny serwis układów paliwowych diesel wykonuje kompleksową regenerację pomp Common Rail oraz wtryskiwaczy z nadaniem nowych kodów IMA.

Najczęściej zadawane pytania (FAQ)

Dlaczego powietrze w układzie Common Rail jest tak niebezpieczne dla pompy?

Olej napędowy pełni w układzie Common Rail funkcję smarującą. Pęcherze powietrza zastępujące paliwo wywołują tarcie suche pomiędzy tłoczkami a wałkiem krzywkowym pompy, co prowadzi do błyskawicznego powstawania opiłków metalu niszczących wtryskiwacze.

Czy nieszczelność po stronie ssącej zawsze powoduje wyciek paliwa na ziemię?

Nie, w sekcji ssącej panuje podciśnienie, więc paliwo nie wycieka na zewnątrz. Gdy silnik pracuje, ciśnienie atmosferyczne wpycha powietrze do wnętrza przewodu. Znikomy wyciek paliwa może pojawić się dopiero po długim postoju maszyny, gdy paliwo grawitacyjnie cofa się do zbiornika.

Jak prawidłowo odpowietrzyć maszyny budowlaną po wymianie filtra paliwa?

Układ należy zalać za pomocą pompki ręcznej lub elektrycznej pompy wstępnej bez kręcenia rozrusznikiem. Zabronione jest uruchamianie silnika „na sucho” przy użyciu samostartu (plaka), ponieważ wywołuje to ekstremalne obciążenia korbowodu i brak smarowania pompy wysokiego ciśnienia.
