Na zewnątrz 35 stopni w cieniu, a w szklanej kabinie koparki termometr dobija do pięćdziesiątki. Serwis „od nabijania klimy” przyjechał, wpuścił czynnik R134a, wziął pieniądze i odjechał, rozkładając ręce, bo kompresor nie startuje. Próba pracy w takich warunkach to zagrożenie życia dla operatora (udar cieplny). Dlaczego system odmawia posłuszeństwa mimo pełnego układu? Zazwyczaj winne są zabezpieczenia elektroniczne: zablokowany presostat ciśnieniowy, zerwana wiązka sygnałowa z panela kabinowego lub doszczętnie spalona cewka sprzęgła sprężarki. Twardy serwis układów elektrycznych nie zgaduje – bierzemy w ręce schemat, multimetr i punktowo szukamy przerwy w obwodzie zasilania.

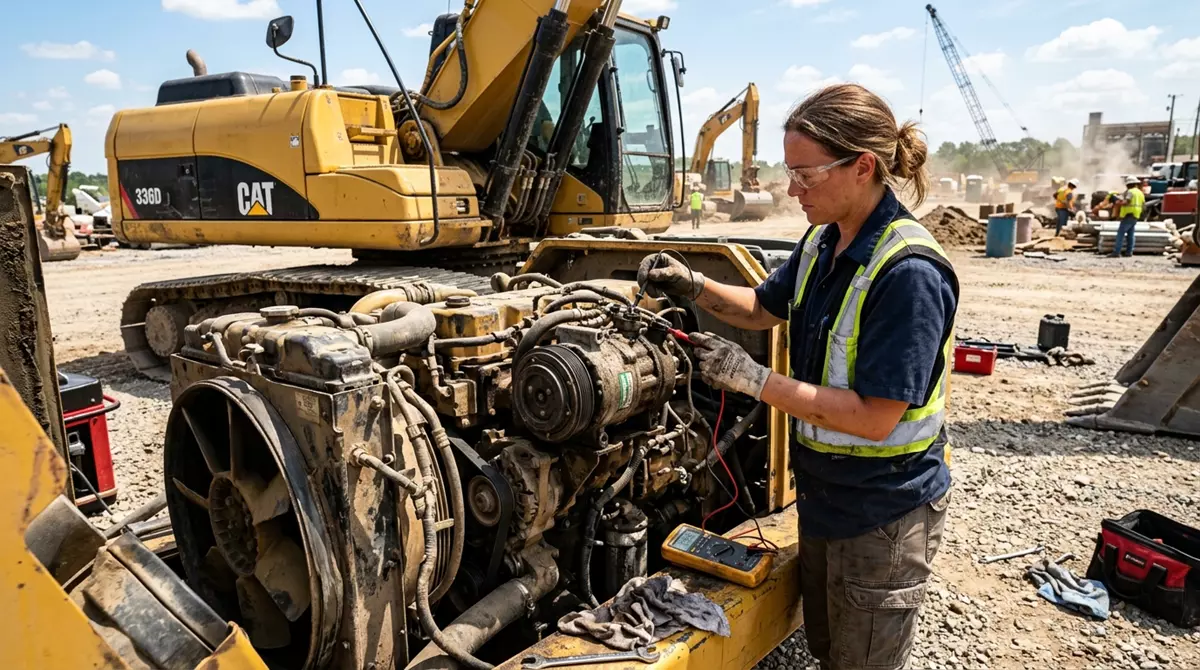

Od czego zacząć twardą diagnozę klimatyzacji na placu budowy?
- Fizyczny test sprzęgła (na zgaszonym silniku): Złap ręką za przednią tarczę sprzęgła na sprężarce klimatyzacji. Spróbuj nią obrócić. Jeśli stawia potężny opór lub jest zablokowana na beton, kompresor zatarł się wewnątrz. Elektronika celowo nie poda tam prądu.
- Napięcie na wtyczce sprężarki: Odpal maszynę, włącz klimę na maksymalne chłodzenie (MAX AC) i wepnij multimetr we wtyczkę idącą do kompresora. Masz tam 24V? Jeśli tak, elektronika maszyny jest w 100% sprawna, a padła sama cewka sprzęgła na sprężarce.
- Test nadmuchu i filtrów kabinowych: Parownik nie odda zimna, jeśli wentylator nie ma siły zassać powietrza przez zabetonowane pyłem filtry. Silnik dmuchawy wyje, a z kratek ledwo dmucha? Wymień filtry, zanim zamrozisz układ.
Presostat. Strażnik, który paraliżuje układ.
W każdym układzie klimatyzacji maszyn ciężkich znajduje się czujnik ciśnienia (presostat). Jego zadaniem jest odcięcie zasilania do sprężarki, gdy w układzie jest za mało czynnika (ochrona przed zatarciem brakiem oleju PAG) lub gdy ciśnienie jest drastycznie za wysokie (ochrona przed wybuchem węży). Bardzo często w maszynach pracujących w ekstremalnych wibracjach dochodzi do przełamania kabelka tuż przy samej wtyczce presostatu. Komputer maszyny widzi opór nieskończony (przerwany obwód). Uznaje, że w układzie nie ma gazu i rygorystycznie blokuje start kompresora. Zapinamy zworkę na piny presostatu (na dosłownie dwie sekundy!). Jeśli sprzęgło „klaknie” i zepnie napęd, zlokalizowaliśmy winowajcę.
Jeżeli jednak sygnał ginie głębiej, problem leży w magistrali CAN. Dokładnie tak samo, jak w przypadkach opisywanych w naszym materiale o tym, jak wygląda diagnoza układów elektrycznych i elektroniki w traktorach, uszkodzony panel klimatyzacji w kabinie (tzw. HVAC module) może w ogóle nie wysyłać cyfrowego polecenia „załącz” do głównego sterownika maszyny. Wtedy do akcji wkracza oscyloskop.

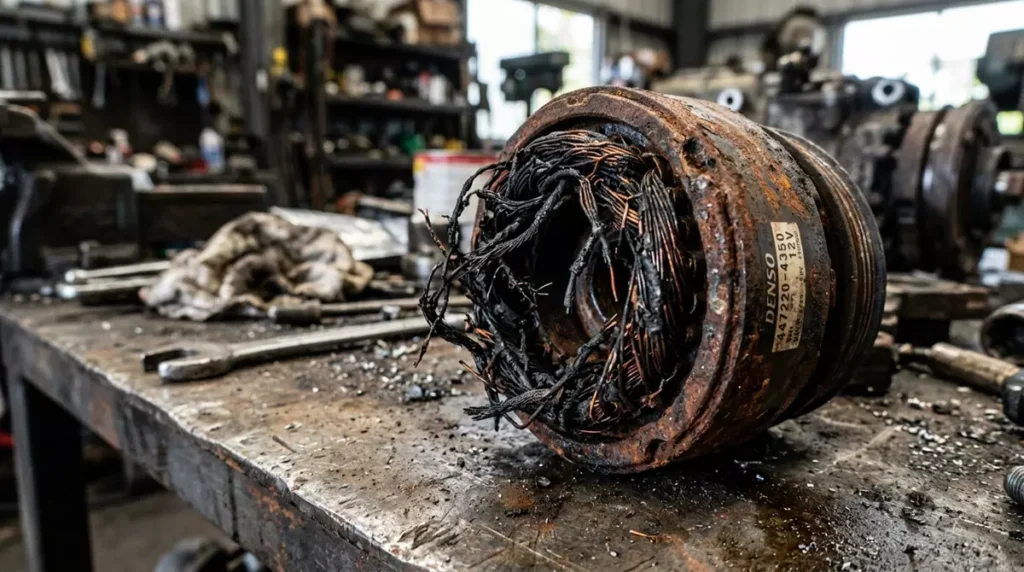

Spalona cewka elektromagnesu. Dlaczego pęka?
Koło pasowe sprężarki kręci się cały czas razem z silnikiem. Dopiero po podaniu prądu (najczęściej 24V), cewka generuje potężne pole magnetyczne, które przyciąga tarczę dociskową. Wirnik zaczyna pompować gaz. Problem w koparkach polega na tym, że tarcza dociskowa ściera się od tysięcy cykli załączania. Kiedy szczelina (Air Gap) między tarczą a kołem pasowym wzrośnie powyżej 1 milimetra, magnes nie ma siły przyciągnąć tarczy. Tarcza zaczyna się ślizgać. Tarcie generuje temperaturę rzędu 200 stopni. Lakier na zwojach miedzianych cewki topi się w kilka minut, robiąc twarde zwarcie do masy. Cewka nadaje się do wyrzucenia, a wraz z nią często cały bezpiecznik w skrzynce.
Tabela diagnostyczna: Dlaczego klimatyzacja nie chłodzi?
| Objaw na maszynie | Szybki test elektryczny / mechaniczny | Twarda diagnoza usterki |
|---|---|---|
| Przycisk wciśnięty, sprężarka milczy. Wentylatory skraplacza stoją. | Pomiar napięcia we wtyczce przy sprężarce (wynik: 0V). | Brak wysterowania z elektroniki. Przerwany przewód, uszkodzony presostat ciśnienia lub spalony przekaźnik AC. |
| We wtyczce jest prąd (24V), ale sprzęgło nie „klika”. | Pomiar rezystancji (oporu) cewki sprzęgła. Miernik pokazuje „OL” (przerwa) lub blisko 0 Ohm. | Spalona cewka elektromagnetyczna. Wymagana wymiana kompletnego sprzęgła z cewką. |
| Sprzęgło spina, wąż robi się lodowaty, ale w kabinie leci ciepłe powietrze. | Sprawdzenie silniczków krokowych od klap nagrzewnicy pod konsolą. | Zablokowana klapa mieszalnika (Blend Door). Gorący płyn z silnika nadpisuje zimno z klimatyzacji. |
FAQ: Problemy z klimatyzacją na budowie
1. Klimatyzacja chłodzi przez 15 minut, a potem nagle przestaje. Dlaczego?
Najczęściej to objaw zamarzania parownika (radiatora w kabinie). Z powodu zapchanych filtrów lub uszkodzonego czujnika temperatury parownika (tzw. termistora), sprężarka pracuje non-stop i nie odłącza się. Parownik obrasta bryłą lodu, która całkowicie blokuje przepływ powietrza z dmuchawy.
2. Po załączeniu klimatyzacji z pod maski dobiega straszliwy pisk. Co padło?
To pisk paska wielorowkowego ślizgającego się po kole pasowym. Albo pasek jest skrajnie wyciągnięty (zużyty napinacz), albo kompresor zaciera się w środku i stawia tak gigantyczny opór, że pasek nie jest w stanie nim obrócić. Wyłącz klimatyzację, by nie zerwać paska, który często napędza też pompę wody!
3. Czy mogę ominąć (zmostkować) uszkodzony presostat na stałe?
Nigdy w życiu. Mostkowanie presostatu to ominięcie krytycznego zabezpieczenia ciśnieniowego. Jeśli układ nabije ciśnienie rzędu 35 barów w upalny dzień, a presostat nie wyłączy sprężarki, najsłabszy element układu (zazwyczaj skraplacz lub wąż gumowy) eksploduje jak granat, rozpryskując gorący olej i gaz.
4. Z wentylacji leci dym lub dziwna mgła. Czy to pożar?
Jeśli „dym” nie śmierdzi spalenizną, a jest bezwonny i szybko znika, to jest to mgła kondensacyjna. Powstaje, gdy układ jest skrajnie wydajny i schładza wilgotne, gorące powietrze szybciej, niż parownik zdąży usunąć wodę. Często wskazuje to na zatkany wężyk odpływu skroplin pod kabiną (woda stoi w nagrzewnicy).
5. Mechanik powiedział, że sprężarka „zatarła się i opiłkuje”. Co muszę wymienić?
Wszystko, przez co przepływa czynnik. Płukanie zatartego układu z opiłków teflonu i aluminium jest często nieskuteczne. Trzeba bezwzględnie wymienić skraplacz (chłodnicę), parownik, zawór rozprężny (lub dyszę dławiącą), osuszacz i sam kompresor. W przeciwnym razie opiłki pozostawione w chłodnicy zatrą nową sprężarkę w kilka dni.
