Brak reakcji sekcji hydrauliki zewnętrznej w ciągniku rolniczym uniemożliwia podnoszenie maszyny towarzyszącej, sterowanie rozkładaniem ramion opryskiwacza czy pracę obrotu pługa. Gdy po pociągnięciu dźwigni lub wciśnięciu przycisku na panelu EHR pętla hydrauliczna nie buduje ciśnienia, usterka zazwyczaj dotyczy zaworów rozdzielacza lub samych gniazd szybkozłączy. Poznaj procedurę weryfikacji przepływu, która pozwala zdiagnozować przyczynę blokady obwodu bez wymiany całego bloku hydraulicznego.
Budowa i zasada działania bloku rozdzielacza hydraulicznego w ciągniku

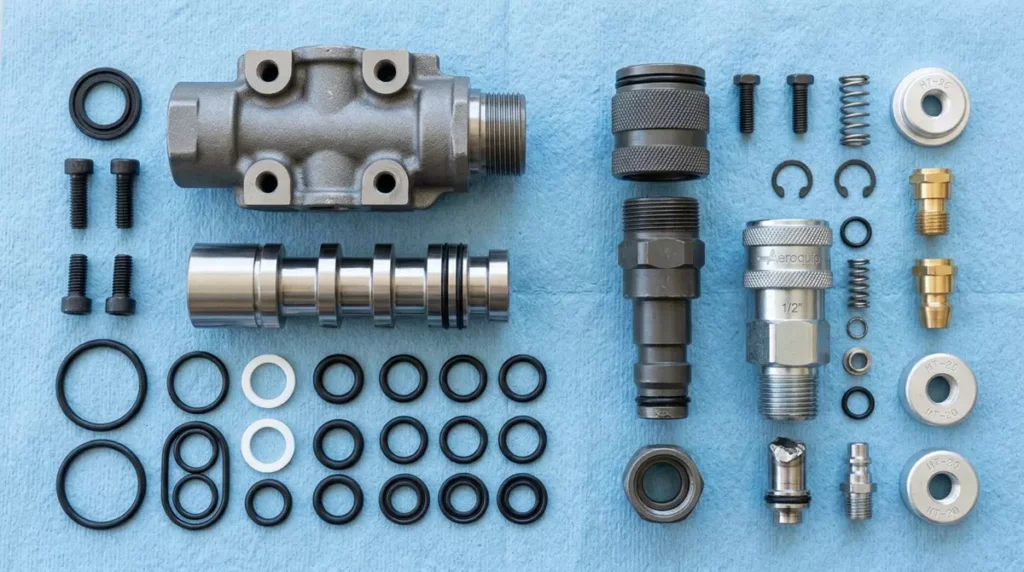

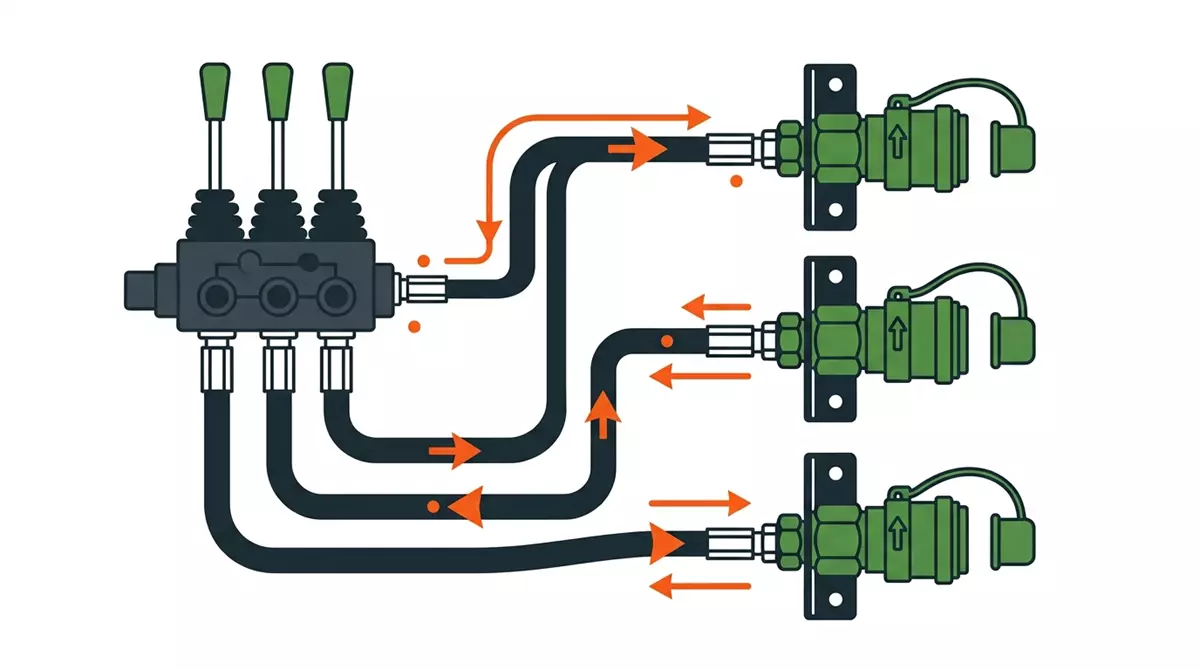

Rozdzielacz hydrauliczny kieruje strumień oleju pod ciśnieniem z pompy głównej do siłowników dwustronnego lub jednostronnego działania. W nowszych maszynach tradycyjne suwaki sterowane cięgnami zastąpiono elektrozaworami proporcjonalnymi podłączonymi do modułu EHR (Elektrohydraulicznego Sterowania Podnośnikiem). Prawidłowe działanie obwodu wymaga utrzymania ciśnienia roboczego w granicach 170 – 210 bar.
Poniższa tabela przedstawia funkcje oraz objawy uszkodzenia poszczególnych komponentów sekcji hydrauliki zewnętrznej:
| Element obwodu | Funkcja w układzie | Sygnał uszkodzenia / Objaw usterki |
|---|---|---|
| Szybkozłącze (Gniazdo EURO / Push-Pull) | Mechaniczne podłączenie wężowiska z zaworem odcinającym | Brak podawania oleju mimo pracy pompy (zablokowany grzybek) |
| Suwak sekcji (Spool valve) | Precyzyjne otwieranie i zamykanie kanałów przepływu | Ciężka praca dźwigni, zakleszczenie w pozycji otwartej |
| Cewka elektrozaworu (EHR Proportional) | Elektromagnetyczne przesuwane suwaka sygnałem PWM | Brak jakiejkolwiek reakcji hydrauliki na przycisk w kabinie |
| Zawór krzyżowy / Szokowy (Relief Valve) | Zabezpieczenie sekcji przed skokami ciśnienia | Opadanie podniesionej maszyny podczas transportu na drodze |
4 najczęstsze przyczyny braku reakcji podnośnika i hydrauliki
Awarie obwodów hydrauliki rolniczej wynikają z zanieczyszczeń oleju oraz mechanicznego zużycia elementów wykonawczych. Najczęściej spotykane usterki to:
- Zablokowanie lub spęcznienie grzybka w szybkozłączu – jeśli wtyk wężowiska maszyny ma inną głębokość wciśnięcia niż gniazdo w ciągniku, grzybek odcinający nie otwiera się w pełni. Powstaje zawór zwrotny, który blokuje przepływ oleju do siłownika.
- Zatarcia suwaka przez drobne opiłki metalu – zanieczyszczenia krążące w oleju wnikają w suwliwe pasowanie suwaka z obudową rozdzielacza (szczelina mierzy ułamki milimetra), powodując jego mechaniczne zakleszczenie.
- Uszkodzenie prądowe cewki elektrozaworu EHR – przerwanie uzwojenia cewki lub brak zasilania z modułu sterującego powoduje, że suwak pozostaje w pozycji neutralnej (odciętej).
- Wytarcie pierścieni uszczelniających suwaka – stwardniałe O-ringi oraz pierścienie teflonowe przepuszczają olej do kanału powrotnego, co uniemożliwia zbudowanie ciśnienia niezbędnego do podniesienia ciężkiego sprzętu.
Procedura diagnostyczna krok po kroku: jak zlokalizować usterkę zaworów?
Prace diagnostyczne na układzie hydraulicznym należy zawsze wykonywać przy opuszczonej maszynie i zredukowanym ciśnieniu resztkowym w przewodach.
- Weryfikacja szybkozłączy i test „na krótko”: Odłącz węże maszyny rolniczej. Podłącz manometr (zakres 0-250 bar) bezpośrednio do gniazda szybkozłącza w ciągniku. Uruchom sekcję z kabiny. Brak ciśnienia na manometrze przy pracującej pompie oznacza usterkę po stronie rozdzielacza. Jeśli ciśnienie osiąga 190 bar, problem leży po stronie szybkozłącza lub samej maszyny.
- Sprawdzenie zasilania cewek elektrozaworów: Przyciśnij przycisk sterowania i zmierz podciśnieniowo napięcie lub sygnał sterujący PWM na wtyczce cewki. Brak zasilania wskazuje na awarię instalacji elektrycznej lub czujnika pozycji.
- Pomiar przecieków wewnętrznych rozdzielacza: Zablokuj skrajne położenie siłownika i zmierz ilość oleju wypływającego przewodem przelewowym z rozdzielacza do zbiornika. Nadmierny spływ świadczy o wyrobieniu korpusu.
Rozbieranie bloku rozdzielacza w warunkach polowych bez osłony przed pyłem grozi trwałym uszkodzeniem podzespołów. Gdy dojdzie do awarii osprzętu na polu, nasz wyjazdowy serwis maszyn rolniczych przeprowadza próby ciśnieniowe oraz wymianę uszkodzonych szybkozłączy w miejscu pracy zestawu. W przypadku zatarcia suwaków lub konieczności regeneracji gniazd, stacjonarny serwis układów hydraulicznych wykonuje honowanie korpusów, szlifowanie suwaków oraz wymianę kompletu uszczelnień na stoisku pomiarowym.
Najczęściej zadawane pytania (FAQ)
Jak odblokować szybkozłącze hydrauliczne, w którym uwięzione jest ciśnienie?
Należy użyć dedykowanego gniazda z funkcją rozładowania ciśnienia (z dźwignią) lub ostrożnie poluzować nakrętkę elastycznego przewodu przy wtyku. Bezpieczne odblokowanie grzybka wymaga obniżenia ciśnienia statycznego przed wpięciem maszyny do ciągnika.
Czy można wymienić samą cewkę elektrozaworu bez wyciągania rozdzielacza?
Tak, w większości ciągników cewki elektromagnetyczne są elementami wymiennymi z zewnątrz. Wystarczy odkręcić nakrętkę mocującą i zsunąć uszkodzoną cewkę z rdzenia zaworu bez rozszczelniania układu hydraulicznego.
Co zrobić, gdy podnośnik ciągnika szarpiąc podnosi maszynę?
Szarpanie (skokowy ruch ramion) jest objawem obecności powietrza w układzie lub zacięcia zaworu proporcjonalnego. Należy sprawdzić stan oleju w skrzyni przekładniowo-hydraulicznej oraz zweryfikować filtry ssawne pod kątem obecności piany.
