Scenariusz jest tak powtarzalny, że w serwisie rozpoznaje się go po pierwszym zdaniu. Pompa główna padła, została wymieniona albo zregenerowana, maszyna wróciła do pracy. Po trzystu, czterystu motogodzinach wraca ten sam objaw: dłuższe cykle, spadek siły po rozgrzaniu, głośniejsza praca na zimnym. Klient dzwoni przekonany, że dostał wadliwą część.
Prawie nigdy nie o to chodzi. Awaria pompy jest skutkiem, a nie przyczyną – a przyczyna zostaje w układzie po naprawie, jeśli nikt jej stamtąd nie usunął.
Co zostaje w maszynie po awarii pompy
Kiedy pompa wielotłoczkowa zaciera się albo wybija, produkuje opiłki. Te opiłki nie zostają grzecznie w jej korpusie – wędrują z olejem przez cały układ: do rozdzielacza, do siłowników, do chłodnicy, do silników hydraulicznych, na dno zbiornika, w zakamarki węży i w gniazda zaworów.
Filtr wyłapuje część z nich. Część nie, bo przy gwałtownym zabrudzeniu filtr się zapycha i otwiera zawór obejściowy – od tego momentu olej płynie w obieg bez filtracji. Reszta osadza się tam, gdzie przepływ zwalnia, i czeka. Po wymianie pompy, gdy przepływ wraca do normy, ten osad rusza z powrotem w obieg. Nowa pompa dostaje go jako pierwsza.
Dlatego przy poważnych awariach hydrauliki wymiana samego podzespołu jest wykonaniem połowy roboty. Sensowna naprawa obejmuje także oczyszczenie układu – piszemy o tym szerzej w tekście o tym, kiedy wymiana uszczelnień w pompie wielotłoczkowej to za mało.
Klasa czystości – trzy liczby, które warto rozumieć
Czystość oleju opisuje się według normy ISO 4406 trzema liczbami, na przykład 18/16/13. Każda z nich to zakodowana liczba cząstek w próbce, odpowiednio powyżej 4, 6 i 14 mikrometrów. Im mniejsza liczba, tym czystszy olej – i co ważne, skala jest logarytmiczna: różnica jednego stopnia to dwukrotność liczby cząstek.
Producenci maszyn z układami sterowanymi zaworami proporcjonalnymi wymagają zwykle poziomu w okolicy 18/16/13 albo czystszego. Powód jest prosty: luzy robocze w pompie tłoczkowej i w suwakach zaworów mierzy się w pojedynczych mikrometrach. Cząstka o wielkości kilkunastu mikrometrów nie przelatuje – ona rysuje, klinuje i wyrywa materiał, tworząc kolejne cząstki. To proces, który sam się napędza.
Kluczowa konsekwencja praktyczna: olej może wyglądać czysto i być całkowicie poza specyfikacją. Oko ludzkie rozróżnia cząstki od jakichś czterdziestu mikrometrów w górę. Te, które niszczą pompę, są niewidoczne.
Skąd bierze się zanieczyszczenie
- Zużycie własne układu. Naturalne i nieuniknione – od tego jest filtracja.
- Woda. Wchodzi przez odpowietrznik zbiornika, kondensuje przy zmianach temperatury, przedostaje się po uszkodzonych uszczelnieniach tłoczysk. Powoduje korozję, rozkład dodatków uszlachetniających i spadek nośności filmu olejowego.
- Powietrze. Zasysane przez nieszczelności po stronie ssącej. Efektem jest kawitacja, która wyrywa materiał z elementów pompy, oraz pienienie się oleju.
- Dolewki. Olej z otwartej beczki, brudny lejek, kanister po czymś innym. Nowy olej z beczki bywa brudniejszy niż olej pracujący w dobrze filtrowanym układzie – to nie żart, tylko standardowe zjawisko.
- Montaż w terenie. Rozłączony przewód położony w piachu, niezaślepione złącze, brudna szmata. Kilka sekund nieuwagi wprowadza do układu więcej zanieczyszczeń niż tydzień pracy.
- Oszczędności na filtrach. Zamiennik bez odpowiedniej skuteczności filtracji i bez prawidłowo działającego zaworu obejściowego kosztuje mniej i chroni gorzej. Wydłużanie interwałów wymiany daje ten sam efekt.
Naprawa, po której druga pompa wytrzymuje
Zakres, który ma sens po awarii z produkcją opiłków, wygląda tak:
- Spuszczenie oleju i otwarcie zbiornika. Wyczyszczenie dna, ścianek i sit ssawnych. Osad na dnie zbiornika jest zwykle najlepszym dowodem w sprawie – i najlepszą diagnozą tego, co się stało.
- Płukanie układu. Przepłukanie przewodów i podzespołów tak, żeby usunąć osad z miejsc, do których filtr nie sięga.

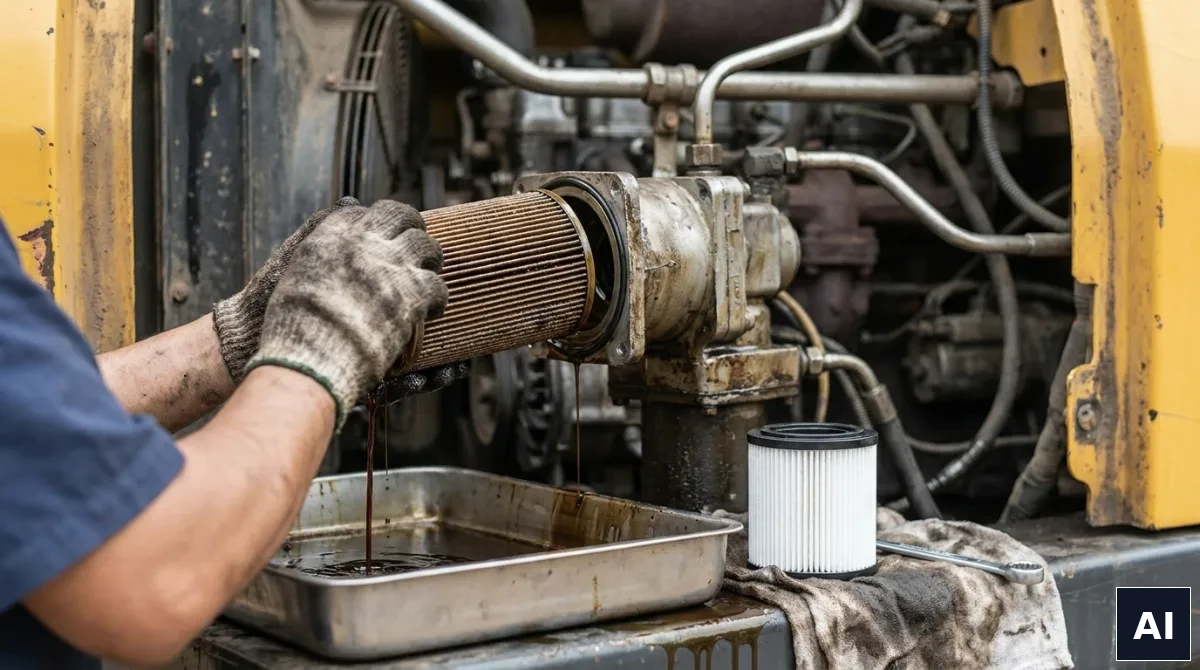

- Wymiana filtrów, a po 50 motogodzinach ponowna wymiana. To drugie jest kluczowe i najczęściej pomijane. Pierwszy komplet filtrów po naprawie zbiera resztki i zapycha się dużo szybciej niż normalnie.
- Kontrola chłodnicy. Chłodnica oleju to pułapka na osad – przy poważnych awariach bywa do wymiany albo do przepłukania na warsztacie.
- Wymiana przewodu ssącego i uszczelnień. Zwłaszcza jeśli w grę wchodziło zapowietrzanie.
- Filtracja zewnętrzna agregatem. Podłączenie agregatu filtracyjnego i przepuszczenie oleju w obiegu doprowadza układ do wymaganej klasy czystości szybciej i taniej niż kolejne wymiany oleju.
- Pobranie próbki po rozruchu. Potwierdzenie, że wynik jest w normie – albo sygnał, że trzeba jeszcze popracować.
Analiza oleju jako tania polisa

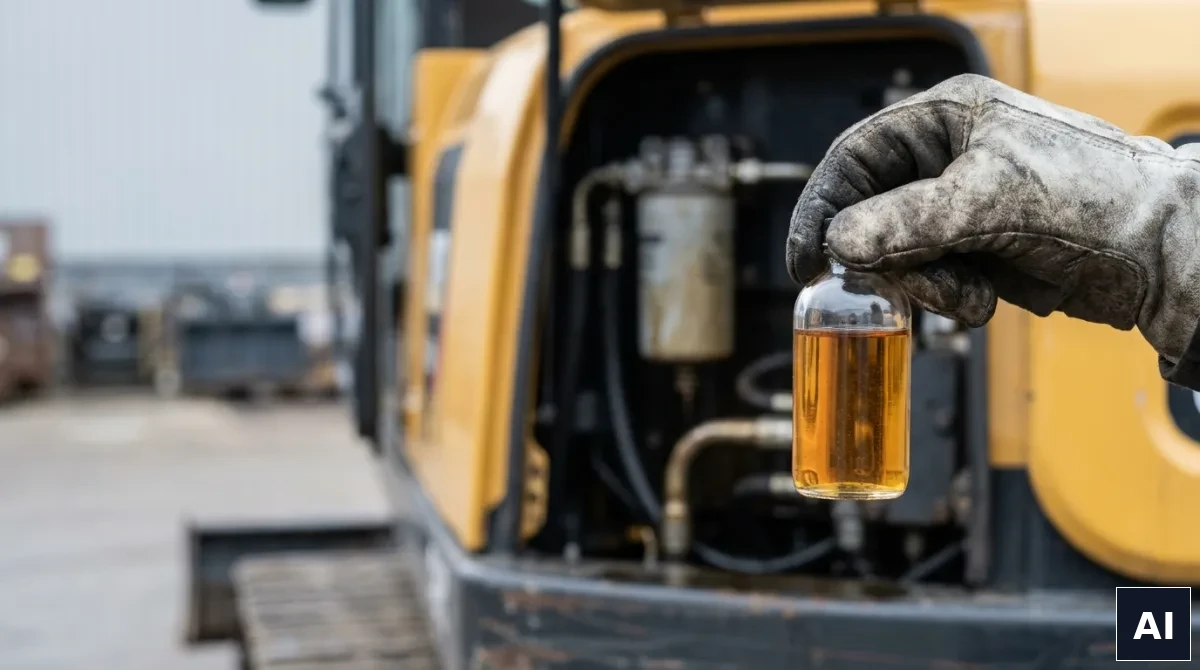

Badanie próbki oleju kosztuje ułamek ceny pompy, a daje trzy informacje naraz: klasę czystości, zawartość wody i skład pierwiastkowy cząstek zużycia. To ostatnie jest najciekawsze, bo pozwala wskazać źródło. Wysoka zawartość żelaza wskazuje na inny podzespół niż miedzi czy aluminium, a przyrost między kolejnymi próbkami mówi, jak szybko postępuje zużycie.
W praktyce największą wartość daje regularność. Próbka pobierana co 500 motogodzin, zawsze z tego samego miejsca i przy rozgrzanym oleju, buduje trend – a trend pozwala zaplanować naprawę zanim maszyna stanie. Przy flocie kilku maszyn to jedno z niewielu narzędzi, które realnie zamieniają naprawy awaryjne na planowane.
Objawy, po których zostaje jeszcze trochę czasu
Pompa rzadko pada bez ostrzeżenia. Zwykle wcześniej pojawia się coś z tej listy:
- hałas przy zimnym starcie, ustępujący po rozgrzaniu,
- wolniejsze cykle robocze po godzinie pracy, przy zachowanej sile na zimnym oleju,
- wzrost temperatury oleju ponad dotychczasową normę,
- opadanie osprzętu przy nieruchomych dźwigniach,
- osad metaliczny na magnesie korka spustowego lub w obudowie filtra,
- szarpanie i nierówna praca przy jednoczesnym sterowaniu dwoma ruchami.
Każdy z tych objawów da się na tym etapie zmierzyć: pomiar wydajności pompy pod obciążeniem i ciśnień w punktach kontrolnych rozstrzyga, czy to pompa, rozdzielacz, czy przecieki wewnętrzne w siłownikach. Typowy przypadek, w którym koparka słabnie po rozgrzaniu oleju, ma zwykle kilka możliwych źródeł i tylko pomiar je rozdziela.
Dwa mity, które kosztują pompy
„Dolewam, bo trochę ubywa – i tyle”. Ubywanie oznacza wyciek, a wyciek to droga w dwie strony. Tam, gdzie olej wychodzi, wchodzi powietrze i brud. Warto sprawdzić, dokąd znika płyn – czasem trafia w miejsce, którego nikt się nie spodziewa, jak w przypadku opisanym we wpisie o tym, skąd przybywa płynu na bagnecie.
„Nowe uszczelnienia i po sprawie”. Jeśli tłoczysko jest porysowane albo prowadzenie wybite, komplet uszczelnień wytrzyma kilkadziesiąt godzin. To dokładnie ten mechanizm, przez który nowe uszczelnienia w siłowniku puszczają – a każdy taki wyciek dokłada się do bilansu zanieczyszczeń całego układu.
Od czego zacząć
Jeśli maszyna jest po awarii pompy albo dopiero ją planujesz naprawić, zadaj serwisowi jedno pytanie: co poza wymianą podzespołu wchodzi w zakres. Odpowiedź, w której nie ma płukania, czyszczenia zbiornika i drugiej wymiany filtrów po pięćdziesięciu motogodzinach, zapowiada powtórkę.
Jeśli maszyna pracuje normalnie, zacznij od próbki oleju i przeglądu filtracji. Serwis układów hydraulicznych obejmuje pomiary wydajności, ocenę stanu oleju i dobór filtracji do warunków pracy – a przy maszynach pracujących w zapyleniu i wysokich temperaturach to zwykle najtańsza rzecz, jaką można zrobić dla ich żywotności. Napisz do nas, jeśli chcesz ustalić zakres dla konkretnej maszyny.
