Zgłoszenie brzmi zwykle tak: maszyna dymi, nie ciągnie pod obciążeniem, czasem gaśnie. Wniosek klienta jest gotowy jeszcze przed przyjazdem serwisu – wtryskiwacze do wymiany. Czasem się zgadza. Częściej okazuje się, że wtryskiwacze pracują poprawnie, a problem leży kilka metrów wcześniej: w zbiorniku, filtrze, przewodzie ssącym albo pompce zasilającej.
Różnica ma wymiar finansowy. Komplet wtryskiwaczy w maszynie to wydatek rzędu kilkunastu tysięcy złotych. Nieszczelny przewód ssący to kilkadziesiąt złotych plus godzina pracy. Dlatego kolejność diagnozy jest w tym układzie ważniejsza niż gdziekolwiek indziej.
Właściwa kolejność: od zbiornika w stronę wtryskiwacza
Uczciwa diagnoza układu common rail idzie zawsze w tym samym kierunku – od strony niskiego ciśnienia do wysokiego. Kolejne kroki wyglądają następująco.
- Ciśnienie na niskiej stronie – mierzone przed filtrem i za filtrem, przy różnych obrotach i pod obciążeniem. Spadek za filtrem oznacza filtr, spadek przed nim kieruje uwagę na pompkę, zbiornik i przewody.
- Podciśnienie po stronie ssącej. Wartość wyższa niż dopuszczalna to zapchany filtr wstępny, zgnieciony przewód albo zapchany odpowietrznik zbiornika.
- Szczelność strony ssącej. Zasysane powietrze daje objawy identyczne jak zużyte wtryskiwacze, a nie zostawia śladu w postaci wycieku – opisaliśmy ten mechanizm w tekście o zapowietrzaniu się układu paliwowego i nieszczelnościach po stronie ssącej.
- Test przelewów. Pomiar ilości paliwa wracającego z każdego wtryskiwacza osobno. To jedyny szybki sposób, żeby wskazać konkretny wtryskiwacz zamiast wymieniać komplet.
- Ciśnienie w szynie – na rozruchu, na biegu jałowym i pod pełnym obciążeniem, porównane z wartością zadaną przez sterownik. Rozjazd między zadaną a rzeczywistą jest sednem błędu, jakim jest P0087, czyli niskie ciśnienie paliwa.
- Korekty poszczególnych cylindrów odczytane z danych bieżących. Pokazują, który cylinder odstaje i o ile.
Ta sekwencja zajmuje zwykle od godziny do dwóch. Rozstrzyga sprawę bez rozkręcania silnika i bez zamawiania części w ciemno.
Co robimy w terenie
Sporą część układu paliwowego obsługuje się na miejscu, przy maszynie. W ramach wyjazdu mobilnego serwisu maszyn budowlanych standardowo wykonuje się:
- komplet pomiarów opisanych wyżej, wraz z odczytem danych bieżących ze sterownika,
- wymianę filtrów paliwa, wkładu separatora wody i odpowietrznika zbiornika,
- wymianę pompki zasilającej, przewodów, szybkozłączy i uszczelnień po stronie ssącej,
- wymianę wtryskiwaczy wraz z wgraniem kodów korekcyjnych – bez tego ostatniego kroku silnik stuka i pracuje nierówno,
- wymianę czujników ciśnienia i zaworów regulacyjnych,
- odpowietrzenie układu i próbę pod obciążeniem,
- obsługę układu oczyszczania spalin: wymuszoną regenerację filtra cząstek stałych, diagnostykę zaworu recyrkulacji, kontrolę układu AdBlue.
Do tego dochodzi czyszczenie zbiornika, jeśli diagnoza wskazuje na paliwo jako źródło problemu. Przy zanieczyszczonym zbiorniku wymiana samych wtryskiwaczy jest wyrzuceniem pieniędzy – nowy komplet dostanie to samo, co zniszczyło poprzedni.
Czego w terenie zrobić się nie da

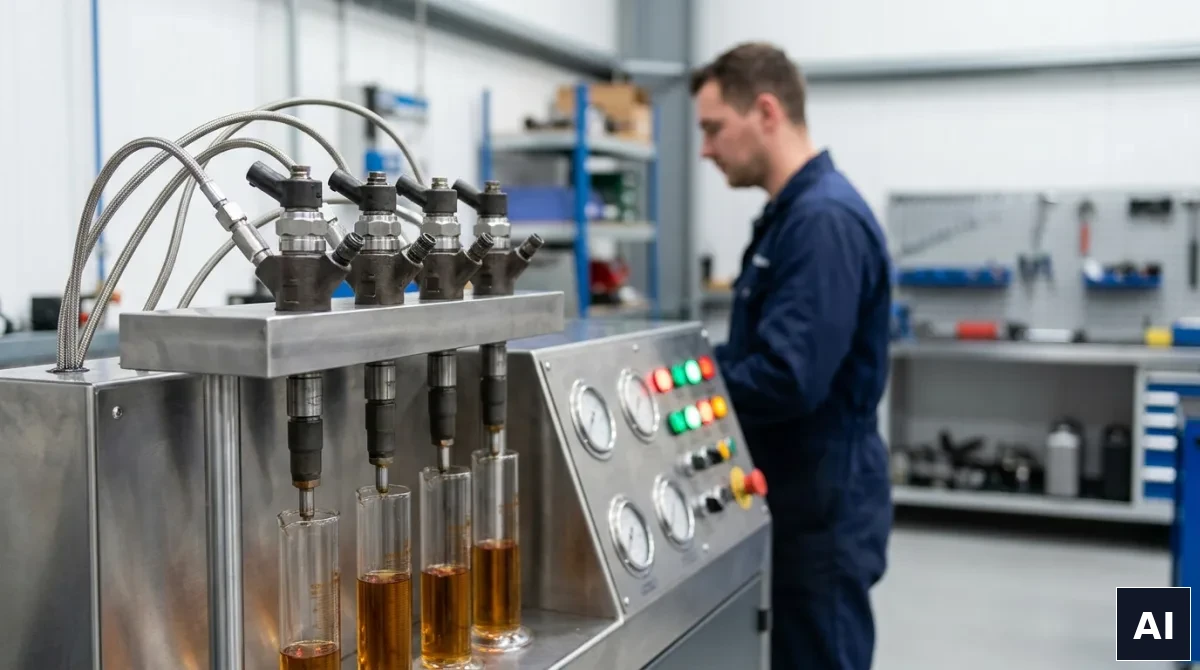

Naprawa aparatury wtryskowej jest pracą warsztatową i nie ma tu miejsca na kompromis. Na stole probierczym wykonuje się:
- Pomiar wtryskiwacza według procedury producenta – dawki na kilku punktach pracy, dawki pilotującej, przelewu, szczelności i charakterystyki rozpylenia. Wynik to protokół z liczbami, a nie opinia.
- Regenerację wtryskiwacza – rozbiórka, mycie ultradźwiękowe, wymiana rozpylacza i elementów sterujących, ustawienie skoku iglicy, ponowny pomiar i wygenerowanie nowego kodu korekcyjnego do wgrania w sterownik.
- Regenerację pompy wysokiego ciśnienia wraz z próbą wydajności.
- Badanie i regulację pomp rzędowych i rozdzielaczowych w starszych maszynach, gdzie ustawienie dawki i kąta wtrysku wymaga stanowiska.

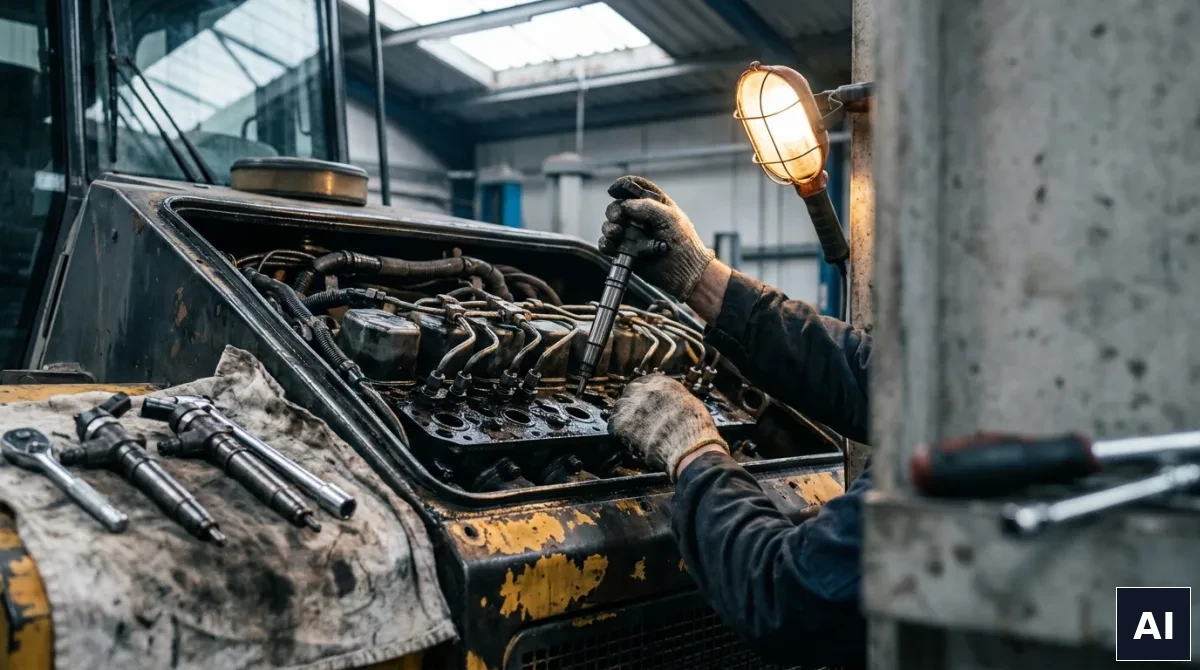

Praktyczna konsekwencja: przy podejrzeniu wtryskiwaczy sensowny scenariusz to demontaż w terenie, wysyłka do warsztatu, pomiar, decyzja na podstawie protokołu i montaż z kodowaniem na miejscu. Maszyna stoi wtedy krócej niż przy wożeniu jej lawetą w obie strony.
Regeneracja czy nowe – jak podjąć decyzję
Odpowiedź zależy od trzech rzeczy: stanu elementów po rozbiórce, dostępności części do regeneracji dla danego typu oraz tego, czy uszkodzenie ma charakter zużycia, czy skażenia.
Przy normalnym zużyciu regeneracja jest zwykle opłacalna i daje wynik potwierdzony pomiarem. Przy skażeniu układu – opiłkach z rozsypanej pompy, wodzie, paliwie z zanieczyszczeniami – kalkulacja wygląda inaczej, bo naprawiać trzeba wszystko naraz. Rozwinęliśmy to w dwóch osobnych tekstach: o tym, czym różni się tanie czyszczenie wtryskiwaczy od pełnej naprawy, oraz o tym, kiedy bardziej opłaca się nowa pompa wtryskowa.
Jedno zastrzeżenie warto znać z góry: „czyszczenie wtryskiwaczy” w cenie kilkudziesięciu złotych za sztukę, bez rozbiórki i bez protokołu z pomiarem, nie jest regeneracją. Bywa, że pomaga na tydzień. Nie zmienia stanu rozpylacza.
Skąd biorą się awarie układu paliwowego w maszynach
Maszyna budowlana czy rolnicza pracuje w warunkach, których nie zna żaden samochód osobowy. Stąd typowe przyczyny:
- Paliwo z beczki albo z mobilnej cysterny. Osad z dna, woda z kondensacji, zanieczyszczenia z węża tankującego.
- Praca na rezerwie. Zasysanie z dna zbiornika to zasysanie wszystkiego, co się tam nazbierało – a przy tym łatwe zapowietrzenie układu.
- Woda. Zbiornik oddycha, wilgoć się skrapla, separator bywa nieopróżniany miesiącami. Woda w common rail niszczy elementy precyzyjne bardzo szybko.
- Opiłki. Rozsypująca się pompa rozsiewa je po całym układzie – jak je czytać, opisaliśmy w tekście o tym, czy opiłki w filtrze paliwa oznaczają wtryskiwacze do wymiany.
- Wibracje i przetarcia. Przewody przecierają się o ramę, złącza pękają od drgań – to droga zarówno dla wycieku, jak i dla zasysanego powietrza.
- Zbyt długie interwały filtrów. W zapyleniu i przy paliwie z własnego magazynu filtr zużywa się szybciej niż wynika z instrukcji.
Co zrobić, żeby druga naprawa nie była potrzebna
Po każdej poważnej naprawie aparatury warto wykonać trzy rzeczy: przepłukać albo wyczyścić zbiornik, wymienić przewody, w których mogły zostać zanieczyszczenia, oraz skrócić pierwszy interwał wymiany filtrów – podobnie jak przy hydraulice, pierwszy komplet po naprawie zbiera resztki.
Na co dzień największą różnicę robią rzeczy proste: filtracja przy tankowaniu, spuszczanie wody z separatora, tankowanie na koniec dnia (mniej miejsca na kondensację), zamknięty i czysty magazyn paliwa. To nie brzmi efektownie, ale w maszynach z common rail decyduje o żywotności aparatury bardziej niż marka wtryskiwaczy.
Od czego zacząć
Zanim zamówisz części, zamów pomiar. Przy objawach typu spadek mocy i dymienie – opisanych szerzej we wpisie o tym, dlaczego układ paliwowy w dieslu odmawia posłuszeństwa – godzina diagnostyki rozstrzyga zwykle wszystko i kosztuje ułamek najtańszej z możliwych wymian.
Opisz objawy i kod błędu w zgłoszeniu serwisowym albo zajrzyj do zakresu usługi serwis układów paliwowych diesel. Przy typowych usterkach jesteśmy w stanie przywieźć właściwe części od razu, a wtryskiwacze zdemontować i zmierzyć na stole, zamiast wymieniać je na wszelki wypadek.
